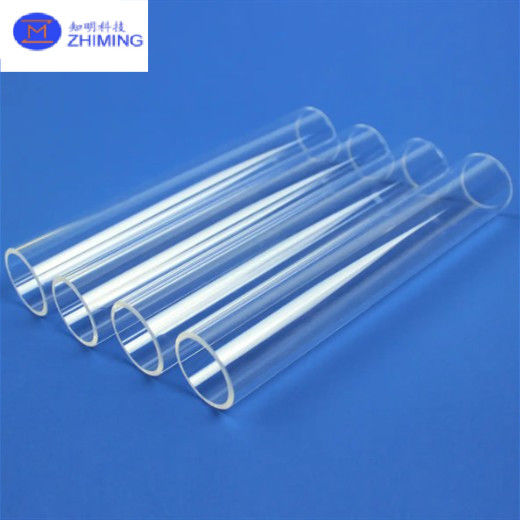

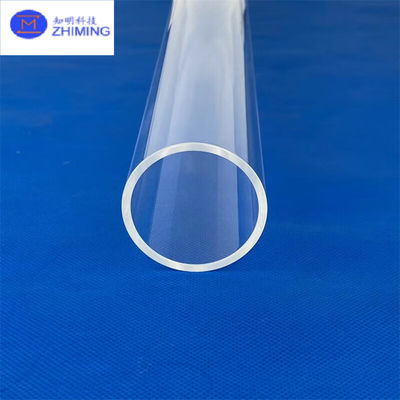

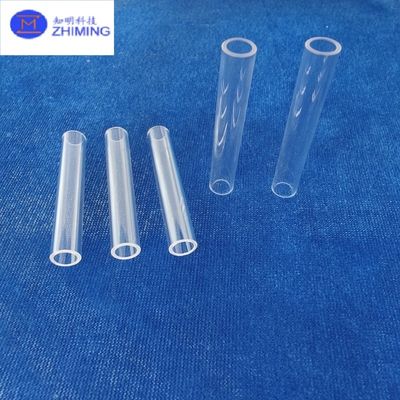

Tubi di zaffiro personalizzabili Metodo KY, 4 " lucidato senza graffi Alta durezza

Tubi di zaffiro personalizzabili con metodo KY, 10 mm ≈ 100 mm lucidati

I nostri tubi di zaffiro KY rappresentano l'apice delle soluzioni di tubi in ceramica ad alte prestazioni, combinando proprietà eccezionali dei materiali con ingegneria di precisione.Questi tubi monocristallini α-Al2O3 sono specificamente progettati per applicazioni che richiedono una purezza ultra elevataIl metodo di crescita Kyropoulos (KY) garantisce una struttura cristallina superiore rispetto alle tecniche di fabbricazione alternative.mentre il nostro processo di lucidatura proprietario fornisce finiture superficiali che soddisfano i più severi requisiti ottici (Ra < 00,02 μm).

Questi tubi superano i materiali convenzionali come il quarzo e l' alumina policristallina in molti parametri: con una durezza di Mohs di 9 (secondo solo al diamante),hanno una resistenza meccanica 3 volte superiore a quella del quarzoLa loro gamma di stabilità termica (da 200°C a 1.800°C) supera la maggior parte delle ceramiche di ingegneria e la loro inertà chimica le rende ideali per ambienti corrosivi.La combinazione di queste proprietà rende i nostri tubi di zaffiro indispensabili per applicazioni avanzate nella lavorazione dei semiconduttori, sistemi laser ad alta potenza, strumenti scientifici e processi industriali ad alta temperatura.

Caratteristiche fondamentali dei tubi di zaffiro

1- Eccellenza materiale

• Perfezione cristallina: > 99,99% struttura monocristallina pura α-Al2O3 con orientamento dell'asse C controllato
• Densità di difetto bassa: < 10 difetti/cm2 misurati mediante prova in fossa di incisione (ASTM F47)
• Omogeneità ottica: Δn <5×10−6 su tutta la lunghezza del tubo

2. Fabbricazione di precisione

• Controllo dimensionale: tolleranze ID/OD fino a ±0,01 mm per applicazioni critiche
• Capacità di lunghezza: fino a 500 mm in forma monocristallina (lunghezze più lunghe tramite legame speciale)

3Performance termica

• Conduttività termica: 35 W/m·K a 25°C (6 volte superiore al quarzo)
• Espansione termica: 5,3×10−6/K (25-500°C), corrispondente a molte leghe metalliche
• Resistenza allo shock termico: resiste a ΔT > 500°C (prova di spegnimento in acqua per ASTM C1525)

4Proprietà meccaniche

• Resistenza alla flessione: 600-800 MPa (3 punti di piegatura, ASTM C1161)
• Resistenza alla compressione: > 2 GPa
• Modulo di Young: 400 GPa

5Caratteristiche ottiche

• Trasmissione a banda larga
• Birefringence: < 5 nm/cm (compensata per applicazioni laser)

Applicazioni dei tubi di zaffiro

1Sistemi laser avanzati.

• Tubi per media di guadagno laser: per excimer, CO2 e laser a fibra che richiedono basse perdite ottiche
• Componenti di distribuzione del fascio: rivestimenti per ugelli laser resistenti a densità di potenza superiori a 10 kW
• Ottica non lineare: cristalli di conversione di frequenza per la generazione di UV

2. Fabbricazione di semiconduttori

• Componenti del reattore CVD: rivestimenti per sistemi di crescita epitaxiale di SiC e GaN
• Scudo per l'incisione con plasma: componenti resistenti all'erosione per incisioni dielettriche
• Implantazione ionica: componenti della linea del raggio con minima generazione di particelle

3. Industria ad alta temperatura

• Tubi di processo termico: per forni per la crescita di cristalli di zaffiro (fino a 2.100°C)
• Manipolazione dei metalli fusi: tubi di protezione a termocoppia per la lavorazione dell'alluminio/superlegatura
• Analisi della combustione: tubi di fiamma per i banchi di prova dei motori a turbina

4- Strumentazione scientifica

• Linee di fasci sincrotronici: finestre a raggi X e componenti monocromatori
• Sistemi criogenici: portatori di campioni a bassa temperatura (compatibilità 4K)
• Celle ad alta pressione: componenti di celle a incudine di diamante per la ricerca > 100 GPa

5Tecnologia medica

• Distribuzione laser chirurgica: componenti endoscopici per sistemi a olmio/YAG
• Equipaggiamento diagnostico: alloggiamenti per sensori compatibili con la risonanza magnetica
• Dentistici: Componenti sterilizzabili

Domande frequenti

Q1: Quali sono i limiti dei tubi di zaffiro coltivati in KY rispetto all'EFG?

Mentre la crescita di KY produce cristalli di qualità ottica superiore, ha due limitazioni principali:

1. Limitazione della lunghezza: la lunghezza massima del singolo cristallo è in genere di 500 mm a causa delle limitazioni del gradiente termico nel processo di crescita
2. Stratificazioni della crescita: le linee di crescita caratteristiche possono richiedere un'ulteriore lucidatura per l'ottica ad altissima precisione

Q2: Quali sono gli standard di imballaggio?

Utilizziamo imballaggi di qualità aerospaziale:

1. Principale: sacchetti sigillati sotto vuoto in camera bianca classe 100
2. Seconda categoria: casse di transito isolate a schiuma su misura
