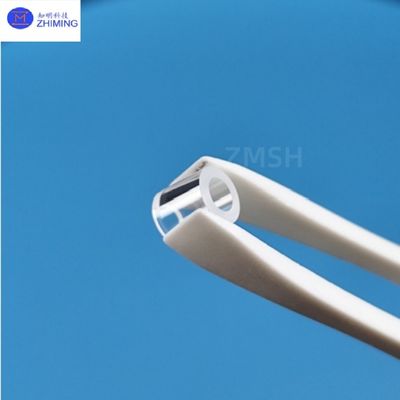

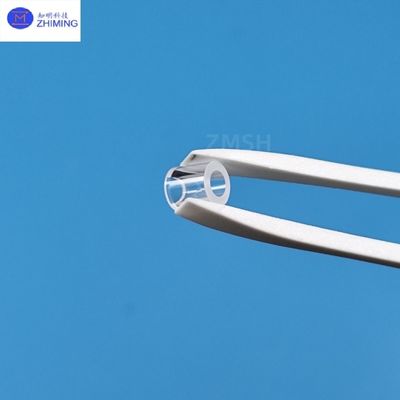

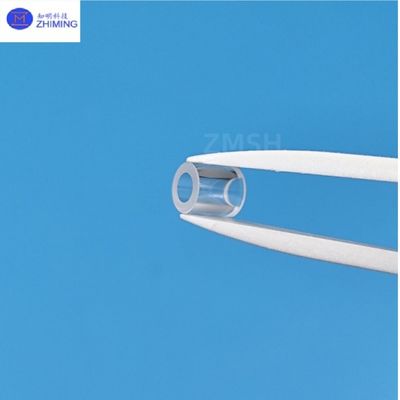

Tubi di zaffiro di piccole dimensioni lucidati resistenti all'usura per sensori di pressione ad alta temperatura
I tubi di zaffiro di piccole dimensioni sono componenti tubulari di precisione fabbricati da zaffiro monocristallino di alta purezza.sensoriZMSH offre servizi personalizzati, che consentono di regolare parametri quali diametro interno/esterno, spessore della parete, finitura superficiale,e orientamento cristallino per soddisfare i requisiti di diversi scenari di applicazioneInoltre, supporta la consegna rapida per ordini di piccoli lotti, garantendo il funzionamento stabile dei prodotti in ambienti estremi.
Caratteristiche chiave
1. Alta resistenza meccanica.: in grado di resistere all'impatto di micro-canali ad alta pressione, con una resistenza alla piegatura compresa tra 500 e 700 MPa.
- Sì.2. Resistenza alle alte temperature : Può funzionare stabilmente a 1500 °C, rendendola adatta a scenari ad alta temperatura come i sensori di termopile e il monitoraggio della camera di combustione.
3. Trasparenza ottica : ha un ampio intervallo di trasmissione spettrale da 0,2 a 5,0 μm, che è adatto per la trasmissione laser nello spettro ultravioletto e infrarosso.
4.Inerzia chimica.: Resistente agli acidi forti, alle basi forti e ai solventi organici, adatto per l'uso in ambienti difficili come i chip microfluidici e la produzione di semiconduttori.
- Sì.5. Basso assorbimento: La superficie è modificata per essere idrofoba, riducendo i residui e rendendola adatta per il trasporto di fluidi biomedici.
Parametri tecnici
| Parametro |
Specificità |
| Materiale |
Al2O3 monocristallino (zaffiro) |
| Distanze |
1 ‰ 1500 mm su misura |
| Spessore della parete |
0.5·5 mm (personalizzabile) |
| Finitura superficiale |
Polizione ottica (Ra ≤ 0,1 μm) |
| Durezza |
9 Mohs |
| Temperatura massima |
1950°C |
| Pressione nominale |
≥ 100 MPa |
| Caratteristiche chiave |
- resistente all'usura
- Inerzia chimica
- Alta resistenza dielettrica |
Applicazioni principali
(1) Microfluidica e biomedica
· Chips di coltura cellulare: Costruire un microambiente stabile per monitorare il metabolismo cellulare in tempo reale.
· Trasporti micro e nano fluidi.: Compatibile con sistemi microfluidici ad alta pressione, utilizzati per la selezione delle nanoparticelle o la manipolazione di singole cellule.
- Sì.· Impianti medici : I tubi a parete ultra sottile (< 100 μm) sono utilizzati per fabbricare stent vascolari che possono resistere all'ambiente in vivo.
(2) Ottica laser
- Sì.· Guida laser ultravioletta: raggiungere una trasmissione efficiente nei laser a 355 nm/266 nm per l'elaborazione di materiali di precisione.
· Accoppiamento a fibra infrarossa : trasmettono laser a CO2 (10,6 μm) con basse perdite (< 0,2 dB/m).
(3) Sensori
- Sì.· Sensori di pressione ad alta temperatura : I micro-tubi sono integrati con pellicole sottili piezoelettriche per rilevare le pulsazioni di pressione nelle camere di combustione del motore con una risposta di frequenza di 10 kHz.
- Sì.· Micro - termopili : incapsulato in tubi di zaffiro per rilevare la concentrazione di CO2 nell'alito espirato con una precisione di ±2 ppm.
(4) Ricerca scientifica e militari
- Sì.· Ottica ad ultravioletto estremo (EUV) : Un tubo di 3 mm è usato come finestra per le fonti di luce litografiche per proteggere dalle radiazioni a lunghezza d'onda di 13,5 nm.
- Sì.· Proiezioni spaziali profonde : Proteggere gli strumenti ottici all'esterno dei veicoli spaziali, resistendo a differenze di temperatura estreme.
