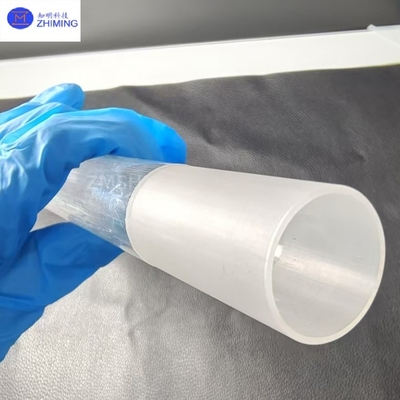

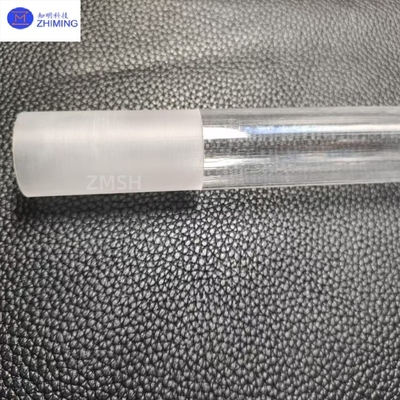

Tubi di zaffiro Componenti tubolari personalizzati 99,999% Al2O3 80%-90% Trasmittanza per catetere endoscopico
I tubi di zaffiro e i componenti tubulari personalizzati sono elementi ottici ad alte prestazioni progettati con precisione da ossido di alluminio monocristallino (α-Al2O3).Questi tubi di zaffiro personalizzati possono essere fabbricati con sezioni trasversali specializzate (quadrati, esagonale, a forma di D, ecc.) pur mantenendo le proprietà intrinseche dello zaffiro: altissima durezza (Mohs 9), trasmissione ad ampio spettro (lunghezze d'onda UV a IR) e eccezionale stabilità chimica.La loro unica adattabilità strutturale le rende ideali per trasmissioni ottiche specializzate, sistemi di tenuta in ambiente estremo e sistemi di controllo dei fluidi, con applicazioni critiche nei laser ad alta potenza, nelle apparecchiature a semiconduttori e nei sistemi di osservazione ad alta temperatura.
Caratteristiche chiave
1.Personalizzazione strutturale complessa:
· Supporta sezioni trasversali asimmetriche (poligoni interni/esterni, diametri conici, ecc.) con tolleranze di diametro interno controllate entro ± 0,05 mm,soddisfare i requisiti per percorsi ottici complessi o canali fluidi.
2.Resistenza ambientale estrema:
· Sopporta un funzionamento prolungato a 800°C (esposizione a breve termine a 1500°C), presenta un'eccellente resistenza agli urti termici (CTE: 5,3×10−6/°C) e resiste a forti corrosioni acido/alcalina (pH1-14),con una lunghezza massima di 20 mm o più, ma non superiore a 20 mm.
3.Performance ottica e meccanica:
· 80% di trasmissione da UV a mid-IR, con rivestimenti antiriflesso opzionali (< 1% di riflessione) sulle pareti interne/esterne
· Resistenza flessibile > 500 MPa, mantenendo l'integrità strutturale anche a spessori minimi della parete (0,5 mm)
4.Proprietà di tenuta e superficie:
· superfici interne/esterne lucide fino a Ra≤10 nm, capaci di sigillamento ad alto vuoto (tasso di fuga < 1×10−9 Pa·m3/s), conformi agli standard di pulizia per sistemi a semiconduttori e laser.
Parametri tecnici
|
Nome del prodotto
|
tubi ottici di zaffiro
|
|
Durezza
|
9 Mohs
|
|
Punto di fusione
|
2,050°C (3,722°F)
|
|
Densità
|
30,98 g/cm3
|
|
Conduttività termica
|
25 W/m·K a 20°C
|
|
OD/ID/Lunghezza
|
20/16/320
|
|
Indice di rifrazione
|
1.76 a 589 nm
|
|
Trasparenza ottica
|
5.3 × 10−6 /°C
|
|
Resistenza elettrica
|
> 1014 Ω·cm
|
|
Rapporto di Poisson
|
0.25
|
Applicazioni principali
1.Tecnologia laser:
Come tubi di scarica di gas o condotti di fascio nei laser ad alta potenza, i tubi di zaffiro personalizzati resistono a carichi laser > 5 kW / cm2 riducendo al minimo gli effetti di lente termica.
2.apparecchiature per il trattamento dei semiconduttori:
Servono come porte di osservazione o tubi di consegna del gas nelle camere di reazione MOCVD, resistendo all'erosione del plasma mantenendo una trasmissione priva di contaminazione.
3.Monitoraggio industriale ad alta temperatura:
Funzione di tubo di visualizzazione in forni di metallo fuso o vetro (> 1000°C), garantendo una trasmissione del segnale stabile in condizioni estreme.
4.Strumenti medici e scientifici:
Come cateteri endoscopici o tubi guida a raggi X nei sistemi di radiazione sincrotron, combinando biocompatibilità con stabilità delle radiazioni.
