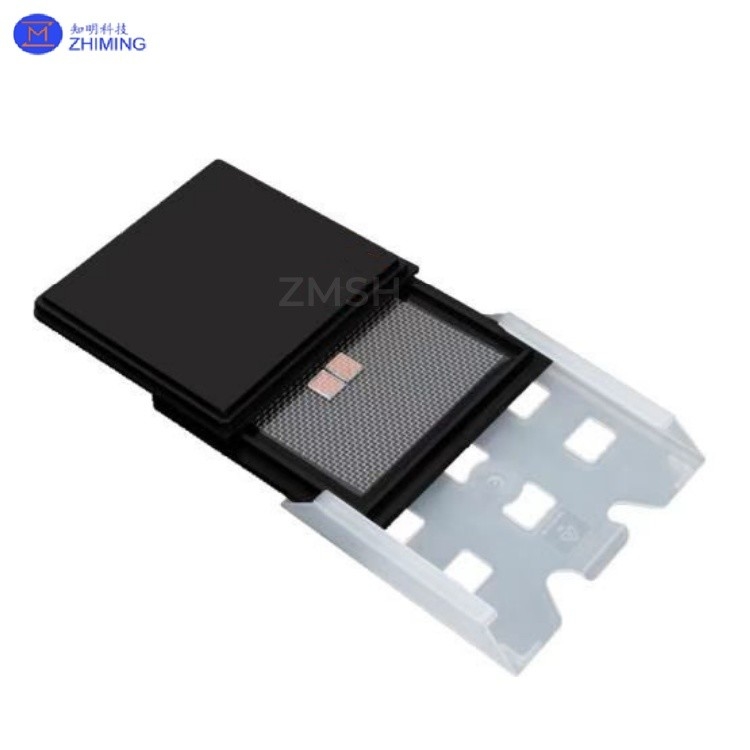

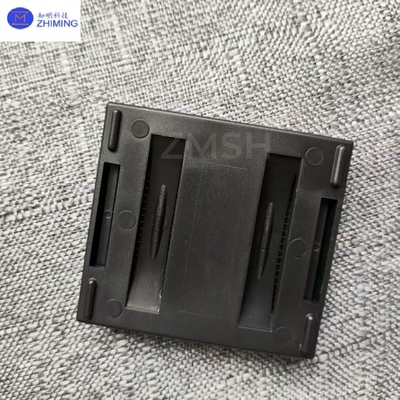

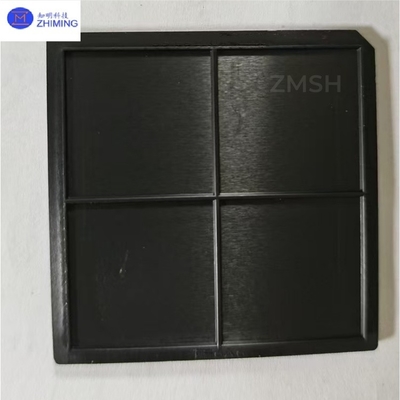

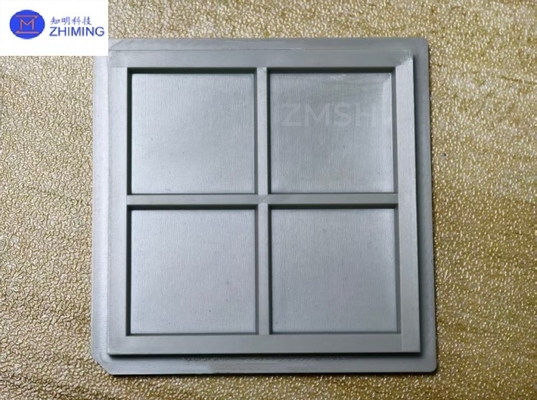

Scatola di trasporto di carico di chip scatole di imballaggio di chip scatola di plastica autoassorbente
Le scatole a chip (scatole di stoccaggio a chip IC) sono veicoli specializzati per lo stoccaggio, il trasporto e la selezione automatizzata di chip a semiconduttore (die) o dispositivi a chip IC confezionati,in genere realizzati in materie plastiche antistatiche di ingegneria (come PC)La sua funzione principale è quella di proteggere il chip da danni meccanici, scariche elettrostatiche (ESD) e inquinamento ambientale,e viene ampiamente utilizzato nel packaging e nella sperimentazione (OSAT), la selezione dei chip, la SMT e l'assemblaggio dei prodotti elettronici terminali.
Specifiche tecniche
La scatola di confezionamento dei chip / la scatola di stoccaggio dei circuiti integrati è un materiale ausiliario chiave per garantire l'elevata resa e l'elevata affidabilità dei dispositivi semiconduttori.ZMSH fornisce soluzioni di stoccaggio e trasporto su misura per le fabbriche di imballaggio, produttori di SMT e clienti finali attraverso una progettazione di precisione e una produzione pulita.
|
Materiali:
|
PC, ABS, PPS |
|
Resistenza superficiale:
|
104~109Ω |
| Controllo delle particelle: |
< 0,3 μm |
| Vibrazioni di trasporto: |
< 1G@5-500Hz |
|
Funzione:
|
Proteggere il chip da danni meccanici |
|
Applicazione:
|
Prova del pacchetto, smistamento dei chip |
Caratteristica diCasella di trasporto per il carico dei chip
1Protezione antistatica:
- Resistenza superficiale 104~109Ω (secondo ANSI/ESD S20.20) per evitare danni elettrostatici al chip sensibile.
** materiali conduttivi (< 104Ω) o dissipativi (106~109Ω) ** sono disponibili.
2- Disegno molto pulito:
- Materiale a bassa emissione di gas che impedisce ai contaminanti organici di assorbire la superficie del chip.
- controllo delle particelle < 0,3 μm per soddisfare i requisiti delle stanze pulite di classe 1000.
3- Adattamento della struttura di precisione:
- supporto a QFN, BGA, CSP, SOT e altre forme di imballaggio per la progettazione di cavità personalizzata.
- strutture di ammortizzazione a prova di urti (ad es. guarnizioni di silicone elastiche), vibrazioni di trasporto < 1G@5-500 Hz.
4Compatibilità con l'automazione:
- dimensioni standardizzate (come i vassoi standard JEDEC) per le apparecchiature Pick & Place.
- Etichette RFID/codice a barre opzionali per la tracciabilità dei lotti di chip.
ApplicazioneCasella di trasporto per il carico dei chip
(1) Test di pacchetto (OSAT)
Sortare la matrice: portare la matrice nuda dopo il taglio, cooperare con la macchina di smistamento (Handler) per le prove e la classificazione.
Pre-taping & Reeling: per evitare la contaminazione da frammenti o danni per collisione prima dell'imballaggio.
(2) Posizionamento e montaggio SMT
Alimentazione della linea di produzione SMT: come alternativa alle cinghie portanti IC (TRAYS), adatte alla produzione di piccoli lotti e di varietà multiple.
Archiviazione di chip ad alto valore: archiviazione temporanea ESD per chip di CPU, GPU e memoria.
(3) Fabbricazione di prodotti elettronici terminali
Moduli di elettronica mobile/automotive: proteggere dispositivi sensibili quali chip a radiofrequenza (RF ics) e sensori (MEMS).
Militare e aerospaziale: soddisfa i requisiti di alta affidabilità di stoccaggio (come il ciclo di temperatura da -55 ° C a 125 ° C).
(4) Scenari speciali
Dispositivi optoelettronici: come i diodi laser (LD), i chip VCSEL di stoccaggio della polvere.
Elettronica medica: soluzioni di imballaggio asettiche per chip di biosensori.
