Microfluidic chip vetro substrato wafer trasparente otticamente elaborazione di alta precisione personalizzazione BF33 JGS1 JGS2 Zaffiro Quarzo Corning Glass

La tecnologia fluida può integrare il processo e la funzione di routine nel campionamento, nella diluizione, nel reagente, nella reazione, nella separazione,rilevamento e altri materiali solidi come quelli a base di silicio, vetro, plastica o metallo in tutto il blocco solido nell'analisi della durata di vita,formando un microchip che comprende una varietà di tubi micro e nano e una pluralità di camere di reazione a volume di micro-nanolitri, e il fluido controllabile attraversa l'intero sistema per realizzare varie funzioni di laboratori chimici o biologici convenzionali.È utilizzato per applicazioni quali la diagnostica a punto di cura (POCT), sequenziamento genico, protezione dell'ambiente, sicurezza alimentare e ricerca scientifica.

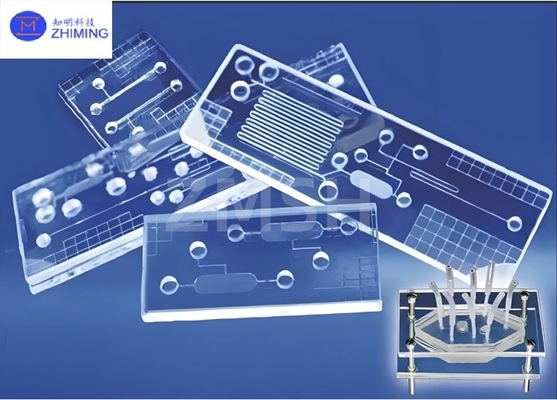

Microfluidic chip vetro substrato wafer trasparente otticamente elaborazione di alta precisione personalizzazione BF33 JGS1 JGS2 Zaffiro Quarzo Corning Glass 0

Caratteristiche

• Trasparenza ottica:Il substrato di vetro ha una buona trasparenza ottica, che consente alla luce di penetrare facilmente, il che è conveniente per il rilevamento e l'analisi ottici.
• Stabilità chimica:I materiali in vetro hanno un'eccellente stabilità chimica e resistono agli acidi forti, alle alcali forti, ai solventi organici e ad altre sostanze corrosive.garantire la stabilità a lungo termine e la durata di vita del chip.
• Biocompatibilità:I substrati di vetro sono naturalmente biocompatibili e non causano tossicità o altri effetti nocivi sui campioni biologici, facilitando il trasferimento di massa e l'analisi dei campioni biologici.
• Stabilità ad alte temperature:Il substrato di vetro può resistere a ambienti ad alta temperatura, rendendolo adatto ad alcune applicazioni microfluidiche che richiedono un trattamento ad alta temperatura.

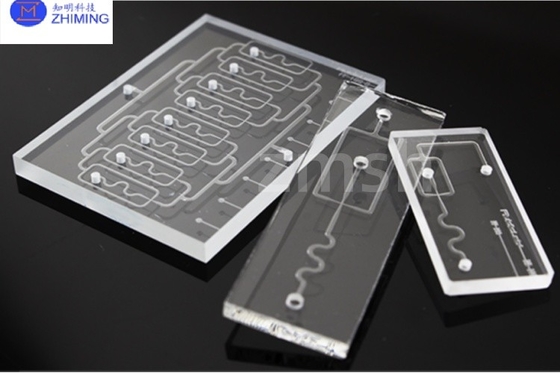

Microfluidic chip vetro substrato wafer trasparente otticamente elaborazione di alta precisione personalizzazione BF33 JGS1 JGS2 Zaffiro Quarzo Corning Glass 1

Goccioline di vetro generano chip

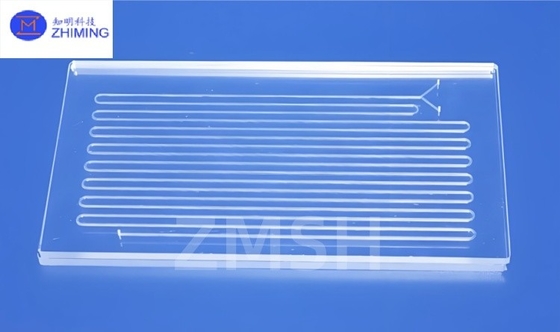

Microfluidic chip vetro substrato wafer trasparente otticamente elaborazione di alta precisione personalizzazione BF33 JGS1 JGS2 Zaffiro Quarzo Corning Glass 2

Parametri tecnici

Specificità Valore
Spessore del vetro < 1,1 mm
Dimensioni dei wafer Tutti i tipi fino a 200 mm
Diametro minimo del microbuco 10 μm
Diametro identico del foro 99%
Accuratezza posizionale ± 3 μm
Fabbricazione di frammenti Nessuna
Pareti laterali super lisce RA < 0,08 μm
Tipi di buchi Attraverso Via (Vero cerchio o ellisse), Via cieca (Vero cerchio o ellisse)
Forma del foro Orologio di sabbia
Opzione Singolamento da vetro di grandi dimensioni lavorato a fori

Applicazioni

• Diagnostica delle malattie: i chip microfluidici che utilizzano substrati di vetro possono realizzare la rilevazione rapida, sensibile e non distruttiva di campioni biologici per la diagnosi precoce delle malattie.
• Analisi chimica: tramite il chip microfluidico, il campione chimico può essere controllato e analizzato con precisione e l'efficienza e la precisione dell'analisi chimica possono essere migliorate.
• Bioingegneria: i chip microfluidici su substrati di vetro possono essere utilizzati in settori di bioingegneria come la coltura cellulare e il biosensing per fornire un migliore supporto alla ricerca e alle applicazioni biologiche.
• Screening dei farmaci: i chip microfluidici possono essere utilizzati per lo screening dei farmaci ad alto rendimento per accelerare il processo di scoperta dei farmaci.
In sintesi, i substrati in vetro a chip microfluidici hanno un'ampia gamma di prospettive di applicazione a causa delle loro proprietà materiali uniche.
Microfluidic chip vetro substrato wafer trasparente otticamente elaborazione di alta precisione personalizzazione BF33 JGS1 JGS2 Zaffiro Quarzo Corning Glass 3
Prodotto correlato:
Microfluidic chip vetro substrato wafer trasparente otticamente elaborazione di alta precisione personalizzazione BF33 JGS1 JGS2 Zaffiro Quarzo Corning Glass 4Microfluidic chip vetro substrato wafer trasparente otticamente elaborazione di alta precisione personalizzazione BF33 JGS1 JGS2 Zaffiro Quarzo Corning Glass 5

I nostri servizi

1Fabbricazione diretta e vendita.

2Citazioni veloci e precise.

3Risponderemo entro 24 ore lavorative.

4. ODM: Disegno personalizzato è disponibile.

5Velocità e preziosa consegna.

Domande frequenti

1. D: Come si paga?
A:100%T/T, Paypal, West Union, MoneyGram, pagamento sicuro e commercio
Assicurazione e così via.

2D: Posso personalizzare i prodotti in base alle mie esigenze?
R: Sì, possiamo personalizzare il materiale, le specifiche per i vostri componenti ottici
in base alle vostre esigenze.

3D: Qual è il tempo di consegna?
A: (1) Per i prodotti standard
Per l'inventario: la consegna è di 5 giorni lavorativi dal momento dell'ordine.
Per i prodotti personalizzati: la consegna è di 2 o 3 settimane dopo l'ordine.
(2) Per i prodotti a forma speciale, la consegna è di 4 settimane lavorative dopo l'ordine.
