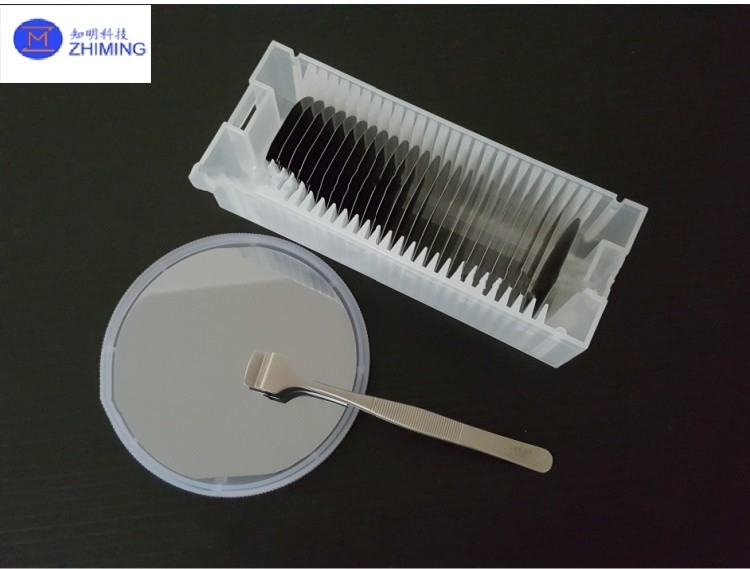

2 pollici 3 pollici 4 pollici Germanium Substrati Wafer semiconduttori Custom CZ <100><110><111>

2 pollici 3 pollici 4 pollici Germanium Substrati Wafer semiconduttori Custom CZ <100><110><111>

2 pollici 3 pollici 4 pollici Germanium Substrati Wafer semiconduttori Custom CZ <100><110><111>

2 pollici 3 pollici 4 pollici Germanium Substrati Wafer semiconduttori Custom CZ <100><110><111>

2 pollici 3 pollici 4 pollici Germanium Substrati Wafer semiconduttori Custom CZ <100><110><111>

Dettagli del prodotto

Luogo di origine: Cina

Marca: ZMSH

Certificazione: rohs

Numero di modello: Substrati di germanio

Termini di pagamento e spedizione

Tempi di consegna: 2-4 settimane

Termini di pagamento: T/T

Ottenga il migliore prezzo

Dettagli del prodotto

Descrizione di prodotto

Evidenziare:
                                                                                                                                                                                                                                                                                Substrati di germanio semiconduttori, Dimensioni personalizzate Substrati di germanio, Forme personalizzate Sottostrati di germanio


Materiali::	Monocristallo di GE	Diametro::	0.5~150mm
Spessore::	0.5 mm	Tipo::	Tipo N/Tipo P/Non dopato
Superficie::	Polito/ecceduto	Resistività::	0.1~60 ohm.cm
Industria::	substrati a semiconduttore, dispositivo, ottico

Materiali::	Monocristallo di GE
Diametro::	0.5~150mm
Spessore::	0.5 mm
Tipo::	Tipo N/Tipo P/Non dopato
Superficie::	Polito/ecceduto
Resistività::	0.1~60 ohm.cm
Industria::	substrati a semiconduttore, dispositivo, ottico

2 pollici 3 pollici 4 pollici Germanium Substrati Wafer semiconduttori Custom CZ <100><110><111>

Descrizione del prodotto

2 pollici 3 pollici 4 pollici Germanium Substrati Wafer semiconduttori Custom CZ <100><110><111>

Il germanio di alta purezza viene dopato con elementi trivalenti (ad esempio indio, gallio, boro) per ottenere semiconduttori di germanio di tipo P.e elementi pentavalenti (e.g., antimonio, arsenico e fosforo) dopati per ottenere semiconduttori di germanio di tipo N. Hanno un'elevata mobilità elettronica e un'elevata mobilità di buchi.I substrati di germanio di alta qualità possono essere utilizzati nel fotovoltaico concentrato (CPV), pannelli solari spaziali e applicazioni di diodi emettitori di luce (LED) ad alta luminosità.

Caratteristiche

- La costante di reticolo è maggiore di quella del silicio, che favorisce la costruzione di eterostrutture.

- L'elevata mobilità elettronica, circa tre volte superiore a quella del silicio, favorisce la fabbricazione di dispositivi elettronici ad alta velocità.

- La piccola larghezza di banda (0,67 eV) lo rende adatto per le applicazioni di rilevamento fotoelettrico e di emissione a infrarossi.

2 pollici 3 pollici 4 pollici Germanium Substrati Wafer semiconduttori Custom CZ <100><110><111> 1

È più sensibile alle radiazioni ed è adatto per apparecchiature elettroniche sensibili alle radiazioni.

La tecnologia di lavorazione è relativamente complessa e il costo è elevato.

Parametri tecnici

2 pollici 3 pollici 4 pollici Germanium Substrati Wafer semiconduttori Custom CZ <100><110><111> 3

Applicazioni

1- elettronica analogica e RF ad alta frequenza: diodi a microonde, transistor, circuiti integrati; apparecchiature elettroniche nella banda di frequenza a microonde, quali radar e comunicazioni.

2- rilevamento e emissione fotoelettrica a infrarossi: rivelatore a infrarossi, apparecchio termico; diodi di emissione a infrarossi, diodi laser.

3Equipaggiamento elettronico sensibile alle radiazioni: Heterostruttura composta di semiconduttori: Sistema aeronautico aerospaziale; Centrali nucleari e apparecchiature elettroniche nel campo militare.

4. eterostruttura dei semiconduttori composti: materiali di substrato per i composti III-V quali GaAs, InP, ecc.; cellule solari di struttura eterogenea, diodi laser, ecc.

I nostri servizi

1Fabbricazione diretta e vendita.

2Citazioni veloci e precise.

3Risponderemo entro 24 ore lavorative.

4. ODM: Disegno personalizzato è disponibile.

5Velocità e preziosa consegna.

Domande frequenti

1. D: Come si paga?
A:100%T/T, Paypal, West Union, MoneyGram, pagamento sicuro e commercio
Assicurazione su e così via.

2.D: Posso personalizzare i prodotti in base alle mie esigenze?
R: Sì, possiamo personalizzare il materiale, le specifiche per i vostri componenti ottici
in base alle vostre esigenze.

3.D: Qual è il vostro MOQ?
R: (1) Per l'inventario, il MOQ è di 3pcs.
(2) Per i prodotti personalizzati, il MOQ è di 25pcs.
