Dettagli del prodotto
Luogo di origine: Shanghai Cina
Marca: ZMSH
Certificazione: ROHS
Numero di modello: Wafer di zaffiro da 8 pollici
Termini di pagamento e spedizione
Tempi di consegna: 2-4 settimane
Termini di pagamento: T/T
Materiale: |
monocristallo dello zaffiro |
orientamento: |
C-asse |
Spessore: |
0,5 mm o personalizzato |
Applicazione: |
vetro principale o ottico |
Metodo di crescita: |
KY |
Dimensione: |
8inch |
Materiale: |
monocristallo dello zaffiro |
orientamento: |
C-asse |
Spessore: |
0,5 mm o personalizzato |
Applicazione: |
vetro principale o ottico |
Metodo di crescita: |
KY |
Dimensione: |
8inch |
8 pollici Al2O3 zaffiro finestre ottiche spessore DSP 0,5 mm Asse di orientamento C
Descrizione del prodotto
I wafer di zaffiro svolgono un ruolo fondamentale nell'industria dei semiconduttori e dell'optoelettronica, offrendo proprietà materiali uniche che li rendono ideali per una vasta gamma di applicazioni.A differenza dei tradizionali wafer a semiconduttore realizzati principalmente in silicio, i wafer di zaffiro sono fabbricati da una forma cristallina di ossido di alluminio (Al2O3) chiamata corindone.e presenta un'eccellente trasparenza ottica su un ampio spettro, che vanno dalle lunghezze d'onda ultraviolette alle infrarosse.
Il processo di fabbricazione delle wafer di zaffiro prevede la crescita di un singolo cristallo di corindone utilizzando tecniche come il metodo Kyropoulos o Edge-defined Film-fed Growth (EFG).Una volta che il cristallo è cresciuto, viene tagliato con precisione in sottili o piatti wafer utilizzando tecniche di taglio avanzate.e resistenza alla corrosione chimica, rendendoli altamente adatti ad applicazioni più impegnative.
Parametro del prodotto
Parametro | Valore |
Diametro | 8 pollici (200 mm) |
Spessore | 300 μm - 1000 μm |
Orientazione | (0001) piano c |
Finitura superficiale (Ra) | Varia a seconda dell'applicazione |
TTV (variazione totale dello spessore) | Pochi micrometri |
Arco/Warp | Controllati per la piattezza |
Profil di bordo | di larghezza uguale o superiore a 30 cm |

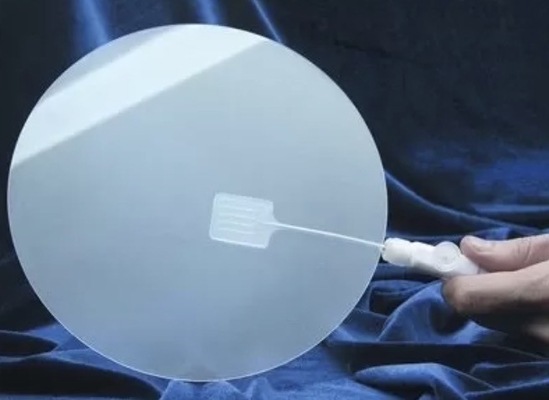

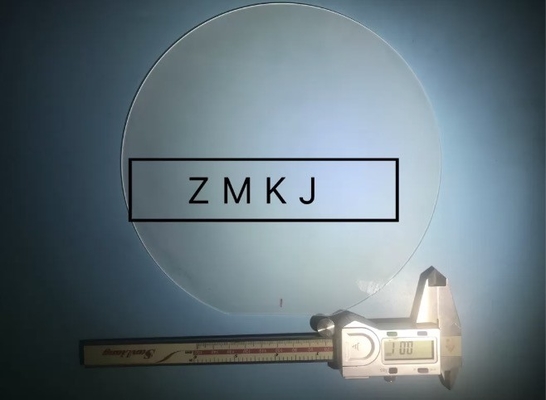

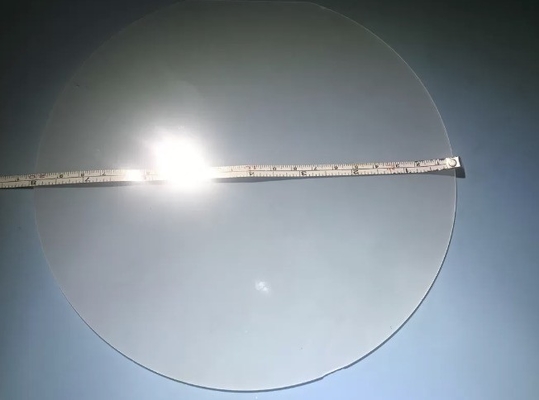

Visualizzazione del prodotto
Caratteristiche del prodotto
Oltre alle loro eccezionali proprietà materiali, le wafer di zaffiro hanno diverse altre caratteristiche vantaggiose che contribuiscono al loro uso diffuso in vari settori.Ecco altri dettagli.:
Largo intervallo di banda: lo zaffiro possiede un ampio intervallo di banda, il che lo rende una scelta eccellente per applicazioni che richiedono operazioni ad alta temperatura e resistenza alla rottura elettrica.Il suo ampio intervallo di banda consente una gestione efficiente dell'energia e riduce le correnti di perdita, migliorando le prestazioni e l'affidabilità dei dispositivi a semiconduttori.
Applicazioni ottiche: L'eccellente trasparenza ottica dello zaffiro lo rende molto desiderabile per componenti e sistemi ottici.Consente la trasmissione della luce su un'ampia gamma di lunghezze d'onda, rendendo i wafer di zaffiro adatti ad applicazioni come LED, diodi laser, finestre ottiche, lenti e substrati per deposizione di film sottile.
Alta resistenza meccanica: Le gocce di zaffiro hanno una notevole resistenza meccanica, che le rende resistenti a crepe, frammenti e danni fisici.La loro robustezza consente una gestione più facile durante il processo di produzione e garantisce la durata e la longevità dei dispositivi e dei componenti.
Resistenza alle sostanze chimiche: Lo zaffiro è altamente resistente alla corrosione chimica e può resistere all'esposizione a varie sostanze chimiche aggressive, acidi e alcali.Questa qualità è particolarmente utile nelle applicazioni in cui il wafer deve sopportare ambienti corrosivi o entrare in contatto con sostanze aggressive.
Conduttività termica: lo zaffiro ha un'eccellente conduttività termica, consentendo una dissipazione efficiente del calore generato all'interno dei dispositivi.poiché aiuta a mantenere temperature di funzionamento ottimali, migliora le prestazioni del dispositivo e prolunga la durata dei componenti.
A causa di queste caratteristiche eccezionali, le onde di zaffiro trovano applicazioni in diversi campi, tra cui la produzione di semiconduttori, optoelettronica, aerospaziale, difesa, telecomunicazioni e altro ancora.La loro versatilità e affidabilità li rendono una scelta preferita per applicazioni impegnative che richiedono prestazioni e durata eccezionali.
