12 pollici C-aixs Al2O3 Sapphire Wafer DSP Diametro 304.8mm Spessore personalizzato

Dettagli del prodotto

Luogo di origine: Shanghai Cina

Marca: ZMSH

Certificazione: ROHS

Numero di modello: Ofrelle di zaffiro

Termini di pagamento e spedizione

Tempi di consegna: in 30 giorni

Termini di pagamento: T/T

Ottenga il migliore prezzo
Evidenziare:

Al2O3 Wafer di zaffiro

,

Spessore personalizzato Wafer di zaffiro

,

Wafer di zaffiro da 12 pollici

Formula chimica:
Al2O3
Densità:
0.144 lb/in3
Punto di fusione:
2310 K (2040° C)
Resistenza a compressione:
300,000 psi (ultima)
Diametro:
304.8 mm
Superficie:
DSP
Formula chimica:
Al2O3
Densità:
0.144 lb/in3
Punto di fusione:
2310 K (2040° C)
Resistenza a compressione:
300,000 psi (ultima)
Diametro:
304.8 mm
Superficie:
DSP
12 pollici C-aixs Al2O3 Sapphire Wafer DSP Diametro 304.8mm Spessore personalizzato

12 pollici C-aixs Al2O3 Sapphire Wafer DSP Diametro 304.8mm Spessore personalizzato

Descrizione del prodotto
I wafer di zaffiro sono utilizzati per diradare e lucidare i chip di arsenuro di gallio di cadmio (CdGaAs).I processi di sottilizzazione tradizionali per i chip CdGaAs sono soggetti a rottura dei chip a causa del peso e della pressione applicati dalle apparecchiatureInoltre, l'accumulo di tensione superficiale durante l'assottigliamento può causare deformazioni, con conseguente perdita significativa delle prestazioni del prodotto.,mentre gli adesivi a chip e le soluzioni chimiche di lucidatura possono introdurre impurità.Il nuovo processo di diradamento consiste nel legare i chip CdGaAs a wafer di zaffiro (di diametro leggermente più grande dei chip bersaglio) in condizioni di alta temperaturaI chip CdGaAs/zaffiro sono attaccati a una piastra di ceramica e sottoposti a sottilizzazione e lucidatura con apparecchiature speciali.i frammenti di zaffiro e di CdGaAs vengono separati sciogliendo il legame in un risciacquo ad alta temperaturaIl nuovo processo di diradamento è applicabile ai CdGaAs e a vari chip semiconduttori, e il materiale portante può essere zaffiro, vetro o altre wafer lucide.Lo zaffiro è diventato la scelta principale per i vettori a causa delle sue proprietà fisiche e chimiche superioriLa nostra azienda offre vettori di zaffiro che soddisfano i requisiti di apparecchiature di sottilizzazione standard del settore.mentre il wafer da 6 pollici ha un diametro di 156 mm o 159 mm, leggermente più grande dei wafer standard da 4 e 6 pollici.

Parametro del prodotto

GENERALE
Formula chimica Al2O3
Struttura cristallina Sistema esagonale ((hk o 1)
Dimensione della cella unitaria a=4,758 Å,Å c=12,991 Å, c:a=2.730
Fisica
Metrica Inglese (Imperial)
Densità 30,98 g/cc 0.144 lb/in3
Durezza 1525 - 2000 Knoop, 9 mhos 3700° F
Punto di fusione 2310 K (2040° C)
Strutturale
Resistenza alla trazione 275 MPa a 400 MPa 40Da 1000 a 58 000 psi
a 20° 400 MPa 58,000 psi (min. progettazione)
a 500° C 275 MPa 40,000 psi (min. progettazione)
a 1000° C 355 MPa 52,000 psi (min. progettazione)
Forza flessibile da 480 a 895 MPa 70Da 1000 a 130.000 psi
Resistenza alla compressione 2.0 GPa (ultima) 300,000 psi (ultima)

Applicazione del prodotto

  • Utilizzo come substrato per circuiti semiconduttori

I sottili wafer di zaffiro sono stati il primo utilizzo di successo di un substrato isolante su cui depositare il silicio per rendere i circuiti integrati noti come silicio su zaffiro o "SOS",Oltre alle sue eccellenti proprietà isolanti elettricheI chip CMOS su zaffiro sono particolarmente utili per applicazioni ad alta potenza a radiofrequenza (RF) come quelle presenti nei telefoni cellulari,radio a banda per la sicurezza pubblica, e sistemi di comunicazione satellitare.
I wafer di zaffiro monocristallino sono utilizzati anche nell'industria dei semiconduttori come substrati per la crescita di dispositivi a base di nitruro di gallio (GaN).L'uso dello zaffiro riduce notevolmente il costoIl nitruro di gallio sul zaffiro è comunemente utilizzato nei diodi emettitori di luce blu (LED).

  • Utilizzato come materiale per finestre

Il zaffiro sintetico (a volte chiamato vetro zaffiro) è comunemente utilizzato come materiale per finestre,perché è altamente trasparente alle lunghezze d'onda della luce comprese tra 150 nm (UV) e 5500 nm (IR) (lo spettro visibile si estende da circa 380 nm a 750 nm)I principali vantaggi delle finestre in zaffiro sono:
* banda di trasmissione ottica molto ampia da UV a infrarosso vicino
* Significativamente più resistente di altri materiali ottici o finestre in vetro
* Altamente resistente agli graffi e all'abrasione (9 sulla scala di Mohs della durezza minerale, la terza sostanza naturale più dura dopo la moissanite e i diamanti)
* Temperatura di fusione estremamente elevata (2030 °C)

Visualizzazione del prodotto

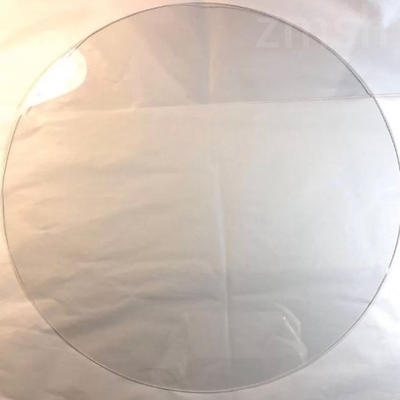

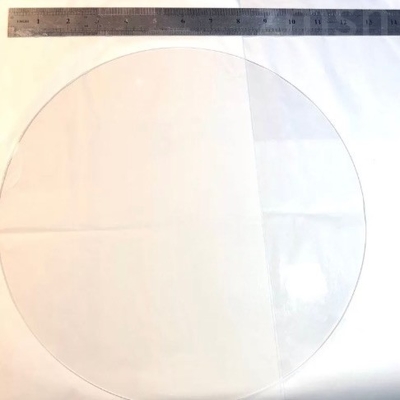

12 pollici C-aixs Al2O3 Sapphire Wafer DSP Diametro 304.8mm Spessore personalizzato 012 pollici C-aixs Al2O3 Sapphire Wafer DSP Diametro 304.8mm Spessore personalizzato 1

Domande frequenti

D: Qual è il vostro MOQ?

R: (1) Per l'inventario, il MOQ è di 10pcs.

(2) Per i prodotti personalizzati, il MOQ è di 25pcs.

D: Qual è il modo di spedizione e il costo?

R: Accettiamo DHL, Fedex, EMS, ecc.

(2) Se avete un conto espresso, è ottimo. Se no, possiamo aiutarvi a spedirli.

Il carico è conforme al regolamento effettivo.

D: Qual è il tempo di consegna?

Per l'inventario: la consegna è di 5 giorni lavorativi dal momento dell'ordine.

Per i prodotti personalizzati: la consegna è di 2 o 3 settimane dopo l'ordine.

D: Avete prodotti standard?

R: I nostri prodotti standard sono in magazzino.0Wafer lucidato da.5 mm.

D: Come si paga?

A: 50% di deposito, lasciato prima della consegna T/T,

D: Posso personalizzare i prodotti in base alle mie esigenze?

R: Sì, possiamo personalizzare il materiale, le specifiche e il rivestimento ottico per il vostro

componenti in base alle vostre esigenze.
