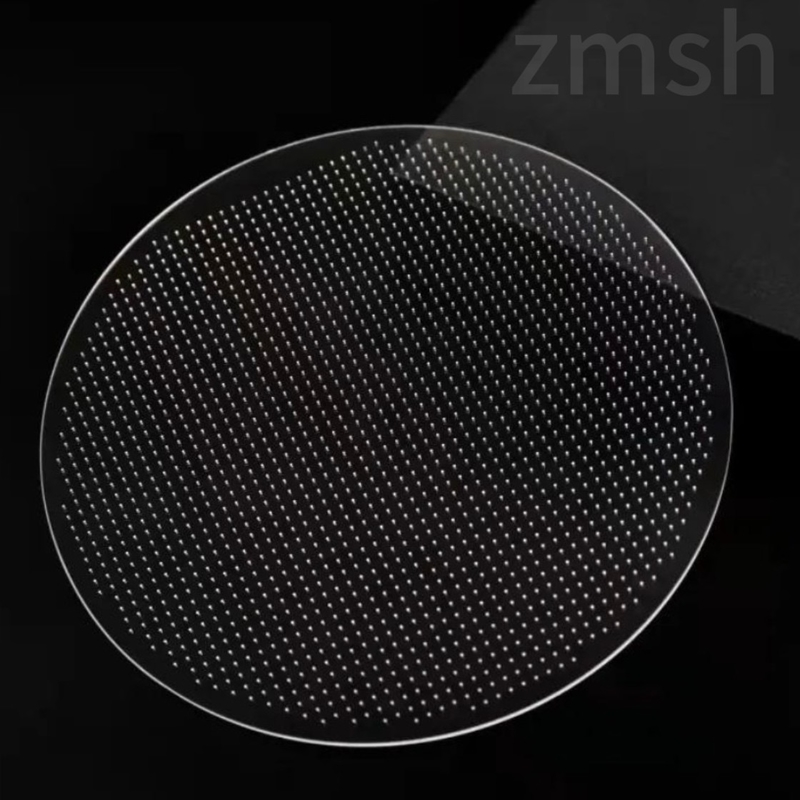

TGV (Through-Glass Via) tecnologia Quarzo di vetro borosilicato di alta qualità

TGV (Through-Glass Via) tecnologia Quarzo di vetro borosilicato di alta qualità

Introduzione tecnica

Nel campo dell'imballaggio avanzato, la tecnologia Through-Glass Via (TGV) è ampiamente considerata dall'industria dei semiconduttori come una tecnologia chiave per l'integrazione 3D di prossima generazione.principalmente a causa del suo ampio spettro di applicazioniIl TGV può essere applicato in settori quali le comunicazioni ottiche, i front end RF, i sistemi ottici, i packaging avanzati MEMS, l'elettronica di consumo e i dispositivi medici.Le tecnologie di interconnessione verticale emergenti sono basate sia sul silicio che sul vetro tramite metallizzazione, applicate negli imballaggi a vuoto a livello di wafer, che fornisce un nuovo approccio tecnico per ottenere le distanze più brevi e minime tra chip e chip con eccellenti proprietà elettriche, termiche e meccaniche.

La tecnologia TGV consente di produrre componenti elettronici altamente miniaturizzati e integrati ad alte prestazioni.substrati di vetro intelligentiI substrati di vetro che supportano TGV possono integrare vetro e metallo in un unico wafer.

Il TGV è realizzato con vetro borosilicato di alta qualità e quarzo fuso.fornisce una soluzione di imballaggio altamente affidabile.

La tecnologia RDL può formare circuiti su substrati di vetro attraverso processi come lo sputtering a strato di sementi, la fotolitografia e l'elettroplatazione semi-additiva, collegando così TGV.Questa tecnologia fornisce un'estremità di uscita a bassa perdita per le interconnessioni chip-to-package e costa meno dei tradizionali interposatori a base di silicio.

Inoltre, il TGV stesso presenta vantaggi quali basse perdite di substrato, elevata densità, risposta rapida e bassi costi di elaborazione.,Morimaru Electronics ha attualmente un set completo di alto rapporto di aspetto (7:1) attraverso processi di riempimento e capacità di ricerca e sviluppo.compresa la modifica del laser, incisione umida, sputtering a strato di semi ad alta copertura, attraverso/sciuro tramite riempimento metallico e planarizzazione CMP.

Parametro del materiale

Vantaggio materiale

La tecnologia Through-Glass Via (TGV) utilizza diversi tipi di materiali in vetro, come il vetro al quarzo e il vetro al borosilicato, ognuno dei quali offre vantaggi unici.Il vetro al quarzo è molto apprezzato per la sua eccezionale trasparenza ottica, che lo rende adatto alle applicazioni optoelettroniche, e la sua forte stabilità termica, che mantiene la stabilità fisica e chimica anche a temperature molto elevate,ideale per ambienti di lavorazione ad alta temperaturaInoltre ha un basso coefficiente di espansione termica che garantisce cambiamenti dimensionali minimi con fluttuazioni di temperatura, vantaggiosi per la produzione di precisione.Il vetro al quarzo è chimicamente stabile contro la maggior parte delle sostanze, che impedisce il degrado durante l'uso a lungo termine e ha una elevata resistenza meccanica, che lo rende adatto per ambienti che richiedono una elevata durata e resistenza ai danni.Il vetro borosilicato è più conveniente rispetto al vetro al quarzo, con un processo di produzione meno costoso, che lo rende una scelta economica. It offers good thermal stability sufficient for most electronic packaging needs and a moderate thermal expansion coefficient that maintains enough dimensional stability for environments with mild temperature changesIl vetro borosilicato è relativamente più facile da trasformare e da modellare, adatto a progetti complessi di componenti elettronici e possiede una buona stabilità chimica.con una capacità di accensione superiore a 50 WLa scelta tra questi due tipi di materiali vetrati dipende dalle esigenze di applicazione e dal costo-efficacia.Il vetro al quarzo è più adatto per applicazioni di fascia alta che richiedono prestazioni ottiche estremamente elevate, stabilità termica o stabilità chimica, come nel settore aerospaziale e militare, mentre il vetro borosilicato è un'opzione più economica,adatti ad applicazioni industriali su larga scala e all'elettronica di consumo, soprattutto quando il costo e la fabbricabilità sono le considerazioni primarie.

Principali scenari di applicazione del TGV

1.Componenti passivi integrati 3D a base di vetro

2. Ventilatore a base di vetro incorporato fuori dal pacchetto

3. antenna integrata TGV

4. Imballaggi a livello di sistema a base di vetro a più strati

Con lo sviluppo della catena industriale dei semiconduttori, i vantaggi della via vetrosa (TGV) sono stati sempre più riconosciuti dagli addetti al settore.Il TGV è principalmente applicato in settori quali i front-end RF, optoelettronica, biomedicina, amplificatori elettronici a gas e elettronica di consumo.Con il futuro sostegno del governo e iniziative dell'industria dei semiconduttoriLe prospettive di sviluppo del mercato dei TGV sono ricche di un potenziale illimitato.

Analogamente, il mercato dei TGV deve affrontare sfide in quanto le soluzioni chimiche per le interconnessioni in rame e le attrezzature di fascia alta sono ancora dominate da aziende straniere avanzate.Durante il processo di industrializzazione del mercato dei TGV, le industrie nazionali di produzione di attrezzature e di materiali incontreranno opportunità significative.

Mentre l'industria tecnologica continua a perseguire capacità di calcolo migliorate, sempre più giganti dei semiconduttori si avventurano nel campo dell'integrazione eterogenea.Questa tecnologia incapsula più chiplet in un unico pacchetto attraverso metodi di interconnessione internaI substrati di vetro, favoriti per le loro proprietà meccaniche, fisiche e ottiche uniche, consentono più connessioni di transistor all'interno di un unico pacchetto e offrono velocità di trasmissione del segnale più veloci.Per gli architetti di chip, questo significa la capacità di integrare più chip in un pacchetto, migliorando così le prestazioni, la densità e la flessibilità, riducendo al contempo i costi e il consumo di energia.Rispetto ad altri substrati, i substrati di vetro hanno una superficie più liscia che non influisce negativamente sui prodotti del circuito.e sono più resistenti alle alte temperature.
