Casa ProdottiWafer di GaAs

Wafer GaP trasparenti arancioni senza copertura P Tipo N Tipo 200um 350um 5G Emettitore di luce

Sono ora online in chat

Wafer GaP trasparenti arancioni senza copertura P Tipo N Tipo 200um 350um 5G Emettitore di luce

Transparent Orange Undopped GaP Wafers P Type N Type 200um 350um 5G Light Emitting
Transparent Orange Undopped GaP Wafers P Type N Type 200um 350um 5G Light Emitting Transparent Orange Undopped GaP Wafers P Type N Type 200um 350um 5G Light Emitting Transparent Orange Undopped GaP Wafers P Type N Type 200um 350um 5G Light Emitting

Grande immagine :  Wafer GaP trasparenti arancioni senza copertura P Tipo N Tipo 200um 350um 5G Emettitore di luce

Dettagli:
Luogo di origine: Cina
Marca: ZMSH
Certificazione: ROHS
Numero di modello: Wafer GaP
Termini di pagamento e spedizione:
Quantità di ordine minimo: 25pcs
Prezzo: Negoziabile
Imballaggi particolari: scatola su misura
Tempi di consegna: in 30 giorni
Termini di pagamento: T/T
Descrizione di prodotto dettagliata
Materiale: Wafer GaP Diametro: 6'8'
Spessore: 200um 350um orientamento: (110) A 0°+0.2
Metodo di crescita: LPE Indice di rifrazione: 3,19
TTV: 8um filo di ordito: 8um
arco: 8um
Evidenziare:

Wafer GaP di tipo N

,

Wafer GaP non dopate

,

Wafer trasparenti di fosfuro di gallio

Wafer GaP trasparenti arancioni senza copertura P Tipo N Tipo 200um 350um 5G Emettitore di luce

Descrizione:

Il fosfuro di gallio GaP, un importante semiconduttore dalle proprietà elettriche uniche come altri materiali composti III-V, cristallizza nella struttura cubica ZB termodinamicamente stabile,è un materiale cristallino semitransparente giallo arancione con un intervallo di banda indiretto di 2.26 eV (300K), che viene sintetizzato da 6N 7N di alta purezza di gallio e fosforo, e trasformato in un singolo cristallo con la tecnica Liquid Encapsulated Czochralski (LEC).Il cristallo di fosfuro di gallio è dopato di zolfo o tellurio per ottenere un semiconduttore di tipo n, e zinco dopato come conduttività di tipo p per una ulteriore fabbricazione in wafer desiderato, che ha applicazioni in sistemi ottici, dispositivi elettronici e altri dispositivi optoelettronici.Il wafer Single Crystal GaP può essere preparato Epi-Ready per il tuo LPE, MOCVD e MBE applicazione epitassale.La conduttività di tipo n o non dopata presso la Western Minmetals (SC) Corporation può essere offerta in dimensioni da 2 ′′ a 3 ′′ (50 mm)., diametro 75 mm), orientamento < 100>,< 111> con finitura superficiale di processo as-cut, polished o epi-ready.

Caratteristiche:

Largo intervallo di banda adatto per l'emissione di lunghezze d'onda specifiche di luce.Wafer GaP Eccellenti proprietà ottiche che consentono la produzione di LED in vari colori.
Alta efficienza nella generazione di luci rosse, gialle e verdi per i LED. Capacità superiore di assorbimento della luce a lunghezze d'onda specifiche.Buona conduttività elettrica che facilita i dispositivi elettronici ad alta frequenza. Wafer GaP Adeguata stabilità termica per prestazioni affidabili Stabilità chimica adatta ai processi di produzione dei semiconduttoriGaP Wafer Parametri favorevoli del reticolo per la crescita epitassica di strati aggiuntivi. Capacità di servire come substrato per la deposizione di semiconduttori. Wafer GaP Materiale robusto con elevata conduttività termica. Eccellenti capacità optoelettroniche per fotodetettori.Versatilità nella progettazione di dispositivi ottici per intervalli di lunghezza d'onda specifici

Parametri tecnici:

Articolo 2 Parametri
Colore Rosso arancione trasparente
Diametro 6 ¢ 8 ¢
Spessore 200um 350um
Tipo Tipo P tipo N
Densità 4.250 g/cm3
Punto di fusione 1478 °C
Metodo di crescita LPE
Solubilità solubile
Orientazione (110) A 0°+0.2
Indice di rifrazione 3.19
Warp. 8um
Inchinati. 8um
TTV 8um
Grado P R A
Origine Cina
Applicazione 5G

Applicazioni:

Il singolo cristallo di fosfuro di gallio attraverso la taglio, l'epitaxia e altri processi può essere trasformato in dispositivi solidi che emettono luce, la sua vita è lunga, è semipermanente.Questo dispositivo si è sviluppato rapidamente ed è ampiamente utilizzato negli strumenti, computer e orologi elettronici, ecc., per il display digitale o per la luce indicativa, può emettere luce rossa o verde, ecc. (la lunghezza d'onda luminosa varia con il doping).I primi dispositivi di emissione di luce fatti di arseniuro di gallio avevano bisogno di una corrente di 100 milliamperi per emettere 20 millilumens per parolaLo stesso apparecchio di emissione di luce in fosfuro di gallio richiede solo 10 milliamperi di corrente per emettere 20 millilumen.L'efficienza del tubo di emissione luminosa di fosfuro di gallio realizzato con metodo di epitaxia a due strati è del 4-5%Wingloff ritiene che il principale fattore che influisce sull'efficienza dei dispositivi di emissione di luce a fosfati di gallio sia la densità di dislocazione nel cristallo.e l'efficienza luminosa è bassa quando la densità di dislocazione è elevata.

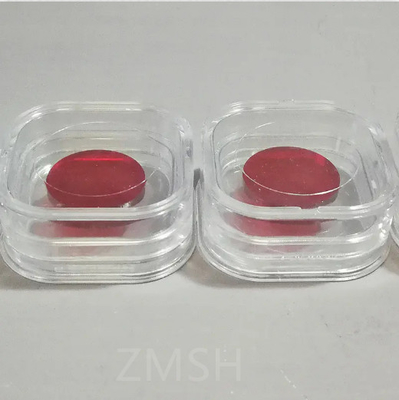

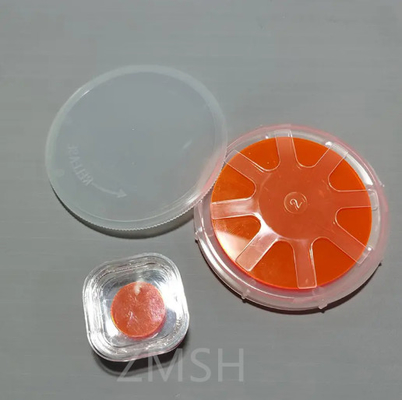

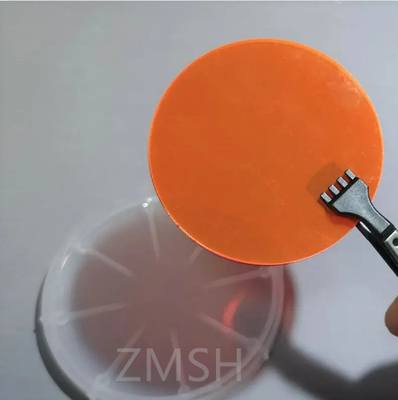

Wafer GaP trasparenti arancioni senza copertura P Tipo N Tipo 200um 350um 5G Emettitore di luce 0Wafer GaP trasparenti arancioni senza copertura P Tipo N Tipo 200um 350um 5G Emettitore di luce 1

Altri prodotti:

Wafer a base di GaN:

Wafer GaP trasparenti arancioni senza copertura P Tipo N Tipo 200um 350um 5G Emettitore di luce 2Wafer GaP trasparenti arancioni senza copertura P Tipo N Tipo 200um 350um 5G Emettitore di luce 3

FAQ:

D: Qual è il marchio del prodotto?Wafer GaP?

A: Il marchio del prodottoWafer GaPè ZMSH.

D: Che cos'è la certificazione delWafer GaP?

A: La certificazione delWafer GaPè ROHS.

D: Qual è il luogo d'origine dellaWafer GaP?

A: Il luogo d'origine del prodottoWafer GaPè la Cina.

Q: Qual è il MOQ delWafer GaP in una sola volta?

R: Il MOQ del prodottoWafer GaPSono 25 pezzi alla volta.
