Casa ProdottiWafer di GaAs

2" S dopato GaP semiconduttore EPI Wafer N Tipo P Tipo 250um 300um Diodi emettitori di luce

Sono ora online in chat

2" S dopato GaP semiconduttore EPI Wafer N Tipo P Tipo 250um 300um Diodi emettitori di luce

2" S Doped GaP Semiconductor EPI Wafer N Type P Type 250um 300um Light-Emitting Diodes
2" S Doped GaP Semiconductor EPI Wafer N Type P Type 250um 300um Light-Emitting Diodes 2" S Doped GaP Semiconductor EPI Wafer N Type P Type 250um 300um Light-Emitting Diodes 2" S Doped GaP Semiconductor EPI Wafer N Type P Type 250um 300um Light-Emitting Diodes

Grande immagine :  2" S dopato GaP semiconduttore EPI Wafer N Tipo P Tipo 250um 300um Diodi emettitori di luce

Dettagli:
Luogo di origine: Cina
Marca: ZMSH
Certificazione: ROHS
Numero di modello: Gap
Termini di pagamento e spedizione:
Quantità di ordine minimo: 25pcs
Prezzo: Negoziabile
Imballaggi particolari: scatola su misura
Tempi di consegna: in 30 giorni
Termini di pagamento: T/T
Descrizione di prodotto dettagliata
materiale: Gap Diametro: 2'4'6'8'
Spessore: 175um 225um Drogante: S
Grado: A orientamento: (111) A 0°+0.2
filo di ordito: 10um arco: 10um
TTV: 10um
Evidenziare:

S Wafer EPI dopato

,

Wafer a semiconduttore 300um

,

Wafer EPI a semiconduttore GaP

2 ̊ S Dopped GaP Semiconductor EPI Wafer N Tipo P Tipo 250um 300um Diodi Emittenti di Luce

Descrizione:

Il fosfuro di gallio (GaP) è un composto del gruppo III-V. L'aspetto è cristallo trasparente rosso arancione.diodi emettitori di luce verdi e arancioni con luminosità da bassa a mediaLa sua vita è più breve a correnti elevate, e la sua vita è anche abbastanza sensibile alla temperatura.Il fosfuro di gallio (GaP) è un composto inorganico e un materiale semiconduttore con un gap energetico indiretto di 2.26eV (300K). Il suo materiale policristallino è arancione chiaro. Il fosfuro di gallio è inodore e non si dissolve in acqua.e per produrre un semiconduttore di tipo P, lo zinco deve essere dopato.

Caratteristiche:

Il materiale semiconduttore fosfuro di gallio, noto come Gap, è composto da gallio (Ga) e fosforo (P) sintesi di composti semiconduttori del gruppo iii-v, a temperatura ambiente,la sua maggiore purezza è solido trasparente rosso arancioneIl fosfuro di gallio è un materiale importante per la produzione di dispositivi semiconduttori che emettono luce visibile, utilizzati principalmente per la produzione di raddrizzatori, transistor, guide luminose,diodi laser ed elementi di raffreddamentoIl fosfuro di gallio e l'arsenuro di gallio sono semiconduttori con proprietà elettro luminescenti e sono i cosiddetti semiconduttori di terza generazione dopo il germanio e il silicio.L' arsenuro di gallio LED ha un' elevata efficienza quantistica, struttura del dispositivo compatta e semplice, elevata resistenza meccanica e lunga durata di vita, e può essere utilizzato in "telefono ottico".

Parametri:

Articolo 2 Parametri
Colore Rosso arancione trasparente
Diametro 50.6+0.3
Spessore 175 225
Dopanti S
Densità

4.138 g/cm3

Punto di fusione

1477 °C

Metodo di crescita LEC
Solubilità Solubile
Orientazione (111) A 0°+0.2
Indice di rifrazione 4.3
Warp. 10um
Inchinati. 10um
TTV 10um
Grado A

Applicazione:

Il fosfuro di indio (InP) è un composto III~V con struttura cristallina di sfalerite, costante di reticolo di 5,87×10-10 m, intervallo di banda di 1,34 eV e mobilità di 3000~4500 cm2 / (V.S) a temperatura ambiente.I cristalli InP hanno molti vantaggi., come ad esempio elevata velocità di deriva degli elettroni saturi, forte resistenza alle radiazioni, buona conduttività termica e elevata efficienza di conversione fotoelettrica, e sono ampiamente utilizzati nella comunicazione ottica,dispositivi ad onde millimetriche ad alta frequenzaIn futuro, la domanda di componenti connetterà le applicazioni delle comunicazioni 5G.elettronica e comunicazioni ottiche per l'automobile con caratteristiche di alta velocità, ad alta frequenza e alta potenza, e la seconda e terza generazione di semiconduttori composti si prevede che rompano la legge di Moore dei semiconduttori al silicio.

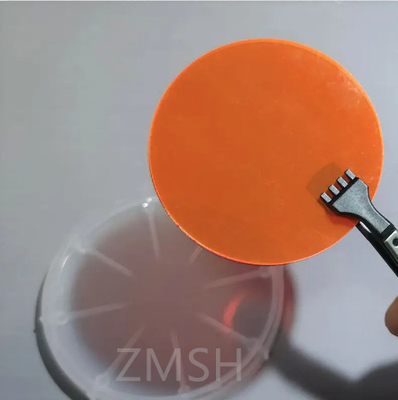

2" S dopato GaP semiconduttore EPI Wafer N Tipo P Tipo 250um 300um Diodi emettitori di luce 0

Altri prodotti:

Overe di GaAs:

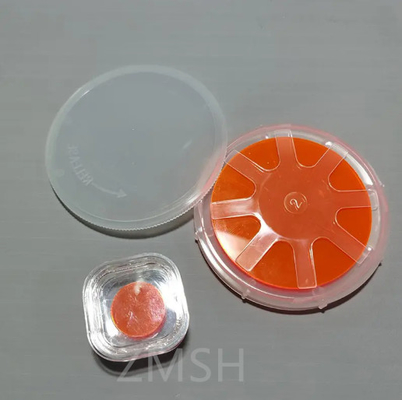

2" S dopato GaP semiconduttore EPI Wafer N Tipo P Tipo 250um 300um Diodi emettitori di luce 1

FAQ;

D: Qual è il marchio diS Dopped GaP?

A: Il marchio diS Dopped GaPè ZMSH.

D: Che cos'è la certificazione diS Dopped GaP?

A: La certificazione diS Dopped GaPè ROHS.

D: Qual è il luogo d'origine diS Dopped GaP?

A: Il luogo di origineS Dopped GaPè la Cina.

Q: Qual è il MOQ diS dopato GaP in una sola volta?

A: Il MOQ diS Dopped GaPSono 25 pezzi alla volta.
