Wafer di GaAs
Created with Pixso. singolo Crystal Gallium Arsenide Substrates Semiconductor N tipo di 2inch

singolo Crystal Gallium Arsenide Substrates Semiconductor N tipo di 2inch

Marchio: zmsh
Numero di modello: Wafer di 6INCH GaAs
MOQ: 10pcs
prezzo: by case
Tempo di consegna: 1-4weeks
Informazioni dettagliate
Luogo di origine:
La CINA
Certificazione:
ROHS
materiale:
Monocristallo GaAs
industria:
wafer di semicondutor per il ld o principale
applicazione:
il substrato a semiconduttore, ha condotto il chip, la finestra di vetro ottica, substrati del dispo
metodo:
La CZ
dimensione:
2inch~6inch
Spessore:
0.425mm
Superficie:
CMP/inciso
drogato:
Si-verniciato
MOQ:
10pcs
Grado:
grado di ricerca/grado fittizio
Imballaggi particolari:
Film dell'ANIMALE DOMESTICO nella stanza di pulizia di 100 gradi
Capacità di alimentazione:
500PCS/Month
Evidenziare:

substrati di 2inch GaAs

,

Singolo Crystal Gallium Arsenide Substrates

,

Tipo wafer a semiconduttore N di GaAs

Descrizione di prodotto

tipo di Crystal Gallium Arsenide Substrates Semi-Conducting N dei substrati di 2inch GaAs singolo


------------------------------------------------------------------------------------------------------------------------------

Wafer di GaAs

L'arsenuro di gallio (GaAs) è un materiale semiconduttore eccellente. Ha grande intervallo di banda diretto, alta mobilità di elettrone, efficienza di conversione a basso rumore ed alta ad alta frequenza) ed altri vantaggi eccezionali.

Il substrato di GaAs è diviso in conduttivo e nell'semi-isolamento, in ampiamente usati in laser (LD), nel diodo a emissione luminosa a semiconduttore (LED), nel laser di vicino infrarosso, nel laser ad alta potenza della buca di potenziale e nei pannelli solari di alta efficienza; Chip di HBT e del HEMT per il radar, microonda, onda di millimetro o computer e comunicazioni ottiche ultraelevati di velocità; Dispositivi di radiofrequenza per la comunicazione senza fili, 4G, 5G, telecomunicazione via satellite, WLAN.

Recentemente, il substrato dell'arsenuro di gallio inoltre ha realizzato i grandi progressi alla luce rossa GUIDATA mini, GUIDATA Micro e LED, che è ampiamente usata in dispositivi portabili di AR/VR.

Wafer Market&Application di GaAs
L'arsenuro di gallio è un materialIt importante a semiconduttore appartiene al gro sui semiconduttori composti del lll-V e sulla struttura di reticolo cristallino dello zincblende, con un punto di fusione of1237° C della grata constantof5.65x10-10ma e ad un intervallo di banda di 1,4 elettronvolt. L'arsenuro di gallio può essere trasformato l'semi-isolamento del materialswhich ad alta resistenza può essere usato per fare il fotone di detectorsgamma substratesinfrared circuito integrato
rivelatori, ecc. Poiché la sua mobilità di elettrone è 5to6times maggior del raggiro di sili, il substrato di GaAs di SI è stato utilizzato d'importanza nella lavorazione dei dispositivi di a microonde e dei circuiti digitali ad alta velocità. I dispositivi a semiconduttore fabbricati sull'arsenuro di gallio presentano i vantaggi di temperatura elevata ad alta frequenza, la forte resistenza di iation del rac del noiseand a bassa temperatura del performancelow, che fanno il mercato del substrato di GaAs ingrandire.

Specificazione

GaAs (arsenuro di gallio), Semi-isolante per le applicazioni di microelettronica

Oggetto
Specifiche
Osservazioni
Tipo di conduzione
Isolamento
Metodo di crescita
VGF
Dopant
Undoped
Wafer Diamter
2, 3, 4 & a 6 pollici
Lingotto disponibile
Crystal Orientation
(100) +/- 0.5°
DI
EJ, gli Stati Uniti o tacca
Concentrazione in trasportatore
n/a
Resistività al RT
>1E7 Ohm.cm
Mobilità
>5000 cm2/V.sec
Incissione all'acquaforte Pit Density
<8000>
Marcatura del laser
su richiesta
Finitura superficia
P/P
Spessore
350~675um
Epitassia pronta
Pacchetto
Singolo contenitore o cassetta del wafer

imballaggio

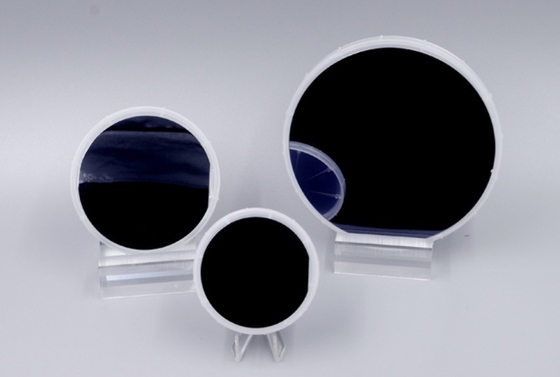

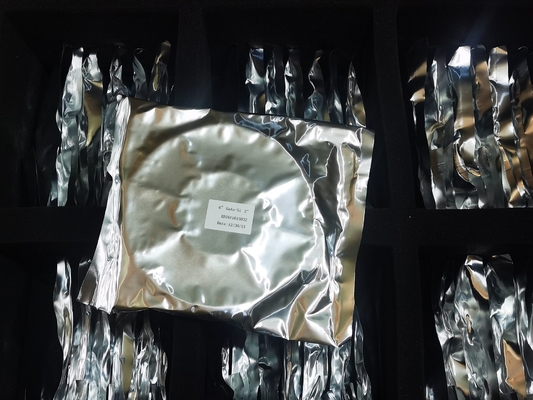

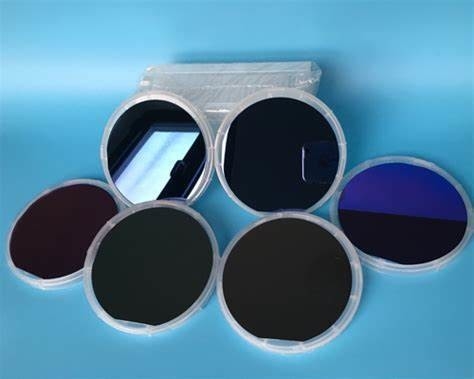

singolo Crystal Gallium Arsenide Substrates Semiconductor N tipo di 2inch 0singolo Crystal Gallium Arsenide Substrates Semiconductor N tipo di 2inch 1singolo Crystal Gallium Arsenide Substrates Semiconductor N tipo di 2inch 2


CIRCA IL NOSTRO ZMKJ

ZMKJ individua nella città di Shanghai, che è la migliore città della Cina e la nostra fabbrica è fondata
nella città di Wuxi nel 2014. Ci specializziamo nel trasformare vari materiali nei wafer, substrati
e custiomized parts.components di vetro ottico ampiamente usato nell'elettronica, l'ottica,
optoelettronica e molti altri campi. Inoltre stiamo lavorando molto attentamente con molti domestici
e le università, i centri di ricerca e le società d'oltremare, forniscono i prodotti su misura
e servizi per i loro progetti di R & S.
È la nostra visione a mantenere una buona relazione della cooperazione con nostri tutti i clienti dal nostro
buoni reputatiaons. così anche possiamo fornire alcuni altri substrati dei materiali come simile:
Prodotti relativi: Wafer di GE
singolo Crystal Gallium Arsenide Substrates Semiconductor N tipo di 2inch 3singolo Crystal Gallium Arsenide Substrates Semiconductor N tipo di 2inch 4
Imballaggio – Logistcs
Le preoccupazioni di Worldhawk ciascuno dettaglia del pacchetto, la pulizia, antistatica, trattamento d'urto.
Secondo la quantità e la forma del prodotto, prenderemo un processo d'imballaggio differente!
singolo Crystal Gallium Arsenide Substrates Semiconductor N tipo di 2inch 5
FAQ –
Q: Che cosa potete assicurare la logistica ed il costo?
(1) accettiamo DHL, Fedex, il TNT, UPS, lo SME, SF e dalla CATENA DELL'OROLOGIO
e uno stato di paga del deposito di 50%, 50% prima della consegna.
Q: Che cosa è il termine di consegna?
Per l'inventario: la consegna è 5 giorni feriali dopo ordine.
Per i prodotti su misura: la consegna è 2 o 3 settimane lavorative dopo ordine.

Q: Che cosa è il MOQ?
(1) per l'inventario, il MOQ è 5pcs.
(2) per i prodotti su misura, il MOQ è 10pcs-30pcs.
Q: Avete rapporto d'ispezione per materiale?
Possiamo fornire il rapporto di dettaglio per i nostri prodotti.
