Tipo N tipo/Non-verniciato wafer GaSb 2inch InAs Wafers di GaAs

Luogo di origine La Cina
Marca ZMSH
Certificazione CE
Numero di modello N-type/P-type
Dettagli del prodotto
Materiale:
InAs monocristallino
Spessore:
500um ±25um
Tipo:
Un-doepd/Sn/S/Zn-doped
Orientamento:
100/111
Metodo di crescita:
LEC
Applicazione:
dispositivo infrarosso di luminescenza
Industria:
Substrato a semiconduttore
Superficie:
DSP/SSP
Evidenziare:

2inch InAs Wafers

,

Wafer N tipi di GaSb

,

Tipo Non-verniciato wafer di GaAs

Descrizione di prodotto





tipo non-verniciato N tipo wafer dei wafer di 32inch InAs di GaSb dei wafer di GaAs



Applicazione



Il monocristallo di InAs può essere usato come materiale del substrato per coltivare InAsSb/InAsPSb, InNAsSb ed altri materiali di heterojunction e la lunghezza d'onda di produzione è un dispositivo luminescente infrarosso di 2~14 μ m. Il substrato di monocristallo di InAs può anche essere usato per la crescita epitassiale dei materiali strutturali di superreticolo di AlGaSb e la produzione dei laser della cascata di quantum di mezzo infrarosso. Questi dispositivi infrarossi hanno buone prospettive dell'applicazione nei campi di rilevazione del gas e della comunicazione di fibra ottica con poche perdite. Inoltre, il monocristallo di InAs ha alta mobilità di elettrone ed è un materiale ideale per i dispositivi di corridoio.





Caratteristica di prodotti



●L'a cristallo si sviluppa dalla tecnologia liquido-sigillata di Czochralski (LEC) con la tecnologia matura e la prestazione elettrica stabile


●Lo strumento di orientamento dei raggi x è utilizzato per l'orientamento preciso e la deviazione di orientamento di cristallo è soltanto º del ± 0,5


●Il wafer è lucidato dalla tecnologia meccanica chimica di lucidatura (CMP) e la rugosità di superficie è di meno che 0.5nm


●Soddisfaccia le richieste di uso di «dalla scatola»


●I prodotti speciali della specificazione possono essere elaborati secondo le esigenze degli utenti



Dettaglio di specificazione dei wafer

                                                       Parametri elettrici
Dopant  Tipo

Concentrazione in trasportatore

(cm-3)

mobilità

(cm2V-1s-1)

densità di dislocazione

(cm2)

Non-verniciato n tipo <5x1016 ≥2x104 ≤50000
Sn-verniciato n tipo (5-20) x1017 >2000 ≤50000
S-verniciato n tipo (3-80) x1017 >2000 ≤50000
Zn-verniciato P tipo (3-80) x1017 60~300 ≤50000
Dimensione 2" 3"
Diametro (millimetri) 50.5±0.5 76.2±0.5
Spessore (um) 500±25 600±25
Orientamento (100)/(111) (100)/(111)
Tolerane di orientamento ±0.5º ±0.5º
Della lunghezza (millimetri) 16±2 22±2
2st della lunghezza (millimetri) 8±1 11±1
TTV (um) <10 <10
Pieghi (um) <10 <10
Deformi (um) <15 <15

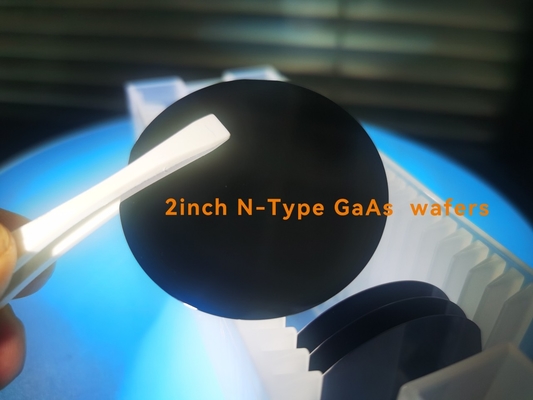

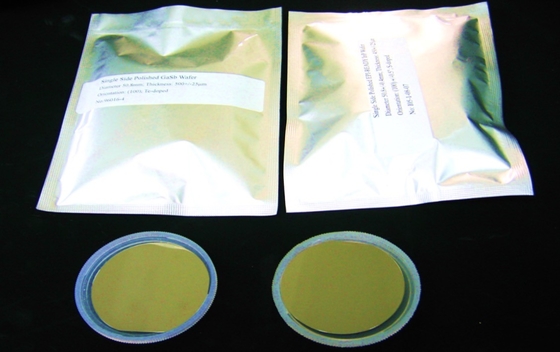

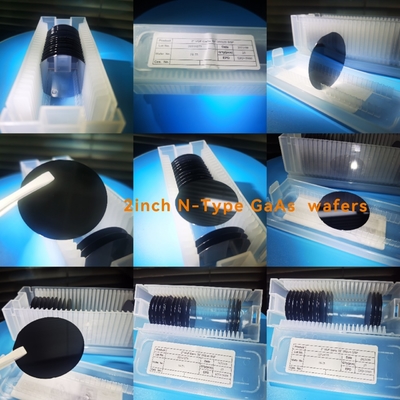

Tipo N tipo/Non-verniciato wafer GaSb 2inch InAs Wafers di GaAs 0Tipo N tipo/Non-verniciato wafer GaSb 2inch InAs Wafers di GaAs 1



Il wafer di Gap del wafer di GaSb del wafer di GaAs del wafer del InP del wafer di InSb del wafer di InAs se siete più interessante in wafer del insb, invia prego i email noi

ZMSH, come fornitore del wafer a semiconduttore, offre il substrato a semiconduttore e wafer epitassiali di sic, GaN, composto del gruppo di III-V ed ecc.
