Attrezzatura di Sapphire Glass Viewports For Vacuum flangiata CF di durezza 9,0

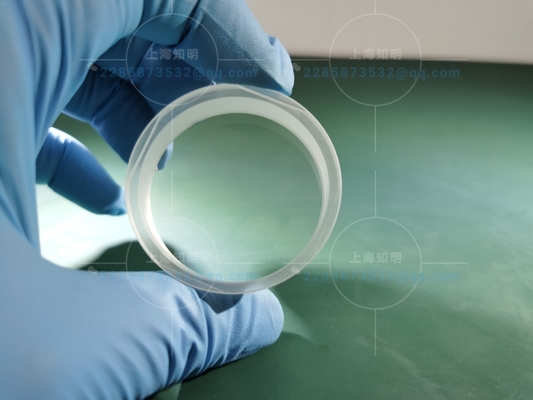

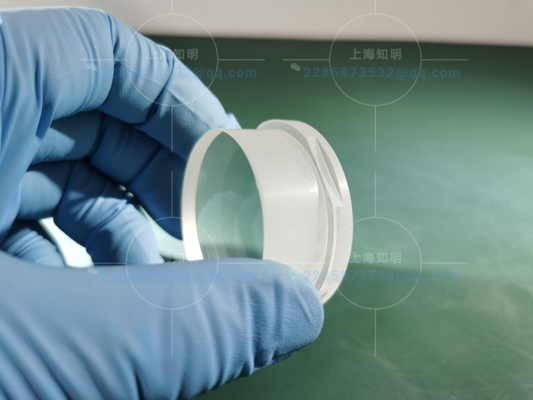

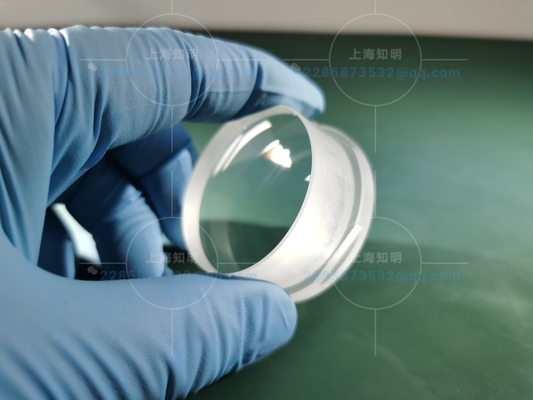

Il vetro dello zaffiro è un'applicazione di zaffiro sintetico prodotta generalmente sottoponendo la polvere dell'ossido di alluminio sotto il calore e la pressione estremi. Avanzi il trattamento termico rimuove gli sforzi interni prima di trasformare nei fogli sottili. L'uscita di risultato è un materiale trasparente che è più durevole del vetro standard. Prenda nota che uno zaffiro sintetico ha le stesse proprietà fisiche dello zaffiro naturale.

VANTAGGI DEL VETRO DELLO ZAFFIRO

Sebbene gli zaffiri siano blu a colori, un vetro dello zaffiro è altamente trasparente alle lunghezze d'onda di luce fra 150 nanometri e 5500 nanometri. Questa gamma dà al materiale un canale di trasmissione ottico molto ampio da ultravioletto a vicino all'infrarosso.

Vale la pena di citare che l'occhio umano può discernere soltanto le lunghezze d'onda fra 380 nanometri e 750 nanometri. Cioè un vetro dello zaffiro passa la maggior parte del bisogno di uno schermo ideale: la luce dovrebbe passare attraverso e un individuo dovrebbe vederlo attraverso chiaramente.

Ma il vantaggio reale delle bugie di vetro dello zaffiro nella sua durezza straordinaria. Il materiale è quasi due volte più duro come di vetro standard ed è quasi duro come diamante. Per un riferimento rapido, lo zaffiro ha un valore di 9, mentre un diamante ha un valore di 10 sotto la scala di Mohs di durezza minerale. Ciò significa che il vetro dello zaffiro è quasi resistente graffiare a meno che entri in contatto abrasivo diretto e duro con un diamante.

COME FA L'IT IL LAVORO?

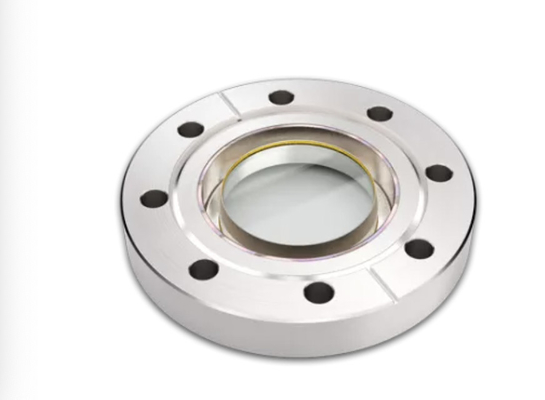

Le finestre di vetro dello zaffiro permettono che la finestra sia montata vicino alla camera come ragionevolmente possibile e permetta il più chiaro accesso dalla superficie della finestra dal lato dell'aria. Queste finestre argento-sono brasate alle maniche di Kovar®. Sono montate negli adattatori della metropolitana-saldatura di acciaio inossidabile e nel tipo flange dei CF per uso sotto 1x10-11, o il tipo Kwik-Flange® di iso. I gruppi saldato facoltativi della flangia sono disponibili come ordine speciale.

Le superfici di Sapphire Window che sono estremamente dure e l'offerta resistente del graffio un il minimo di distorsione e forniscono la trasmissione della luce massima adatta per la maggior parte delle applicazioni. Le viste UV del grado hanno un normale di orientamento di cristallo di 90° all'asse ottico.

Caratteristiche:

• Offre la maggior area senza distorsione di vista
• il ¾» e 1" sono grado UV.
• Contenuto magnetico soltanto 1% - 3% di Kovar®
• >Trasmissione di 80% da 250nm (grado UV) a 4000nm
• Supporto della saldatura e dei CF bakeable a 450°C, pendenza 25°C/Min

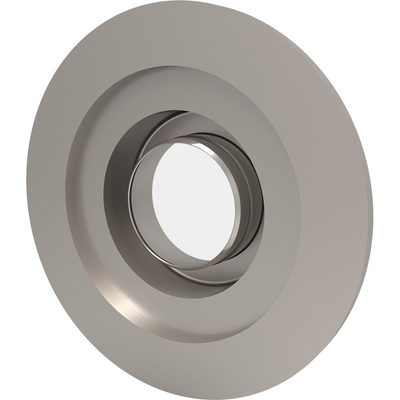

• Kwik-Flange® bakeable a 200°C

Possiamo offrire «Sapphire Viewports» disponibile in serie delle dimensioni standard da a 2 pollici diretto a 3/4 pollici con varie opzioni della flangia. Le dimensioni sono nei pollici salvo indicazione contraria.

CAUTELA: Sebbene lo zaffiro abbia una conducibilità termica ragionevole, per la sicurezza, raccomandiamo vivamente che nessuna vista sia esposta ad una rampa della temperatura di maggior di 2-3°C al minuto e che nessuna vista è esposta per dirigere la radiazione termica. Per limitare i gradienti termici quando riscalda le viste, raccomandiamo l'area d'esame e la flangia è coperta di molti strati del di alluminio per fungere da schermo riflettente.
