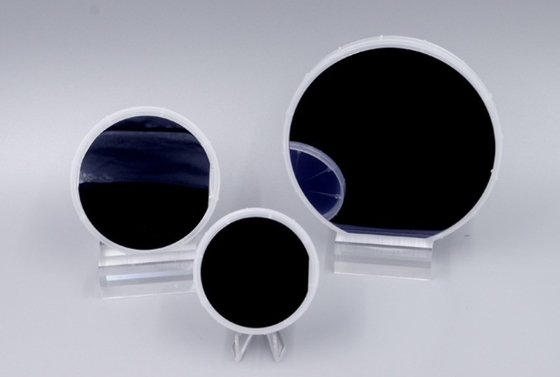

tipo substrati del grado N della prova di ricerca dei wafer di 3inch VGF GaAs di GaAs

i wafer di 3inch VGF GaAs ricercano i substrati N tipi 425um di GaAs del grado della prova

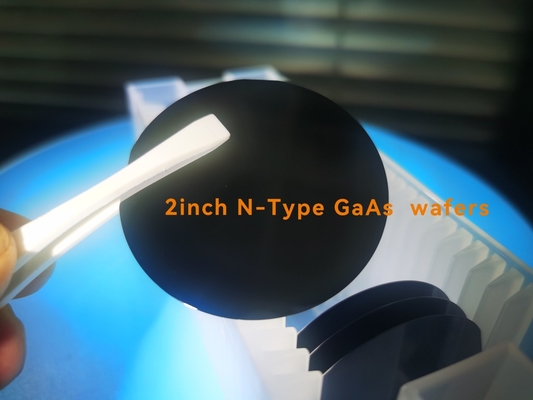

substrati non-verniciati N tipi 2degree di GaAs di metodo di 2inch 3inch 4inch 6inch VGF fuori dai wafer di 675um SSP DSP GaAs

------------------------------------------------------------------------------------------------------------------------------

Il wafer di GaAs (arsenuro di gallio) è un'alternativa vantaggiosa a silicio che sta evolvendosi nell'industria a semiconduttore. Meno consumo di energia e più efficienza offerti dai wafer di questo GaAs stanno attirando i giocatori del mercato per adottare questi wafer, quindi aumentanti la domanda del wafer di GaAs. Generalmente, questo wafer è usato per fabbricare i semiconduttori, i diodi luminescenti, termometri, circuiti elettronici e barometri, oltre a trovare l'applicazione nella fabbricazione delle leghe con una bassa temperatura di fusione. Come il semiconduttore ed il circuito elettronico le industrie continuano a toccare i nuovi picchi, il mercato di GaAs sta rombando. L'arsenuro di gallio del wafer di GaAs ha il potere della generazione della luce laser dall'elettricità. Il monocristallo particolarmente policristallino ed è il tipo principale due di wafer di GaAs, che sono utilizzati nella produzione sia della microelettronica che dell'optoelettronica per creare il LD, il LED ed i circuiti di a microonde. Di conseguenza, l'estesa gamma di applicazioni di GaAs, specialmente nell'optoelettronica e nell'industria della microelettronica sta creando un afflusso della domanda nel mercato del wafer dei theGaAs. Precedentemente, i dispositivi optoelettronici pricipalmente sono stati utilizzati su una vasta gamma nelle comunicazioni ottiche e nelle unità periferiche di computer a corta portata. Ma ora, sono nella richiesta di alcune applicazioni emergenti quali il lidar, la realtà aumentata ed il riconoscimento di fronte. LEC e VGF sono due metodi popolari che stanno migliorando la produzione del wafer di GaAs con l'alta uniformità delle proprietà elettriche e della qualità di superficie eccellente. La mobilità di elettrone, il singolo intervallo di banda della giunzione, l'alta efficienza, il calore e la resistenza all'umidità e la flessibilità superiore sono i cinque vantaggi distinti di GaAs, che stanno migliorando l'accettazione dei wafer di GaAs nell'industria a semiconduttore.

CIRCA IL NOSTRO ZMKJ

ZMKJ individua nella città di Shanghai, che è la migliore città della Cina e la nostra fabbrica è fondata

nella città di Wuxi nel 2014. Ci specializziamo nel trasformare vari materiali nei wafer, substrati

e custiomized parts.components di vetro ottico ampiamente usato nell'elettronica, l'ottica,

optoelettronica e molti altri campi. Inoltre stiamo lavorando molto attentamente con molti domestici

e le università, i centri di ricerca e le società d'oltremare, forniscono i prodotti su misura

e servizi per i loro progetti di R & S.

È la nostra visione a mantenere una buona relazione della cooperazione con nostri tutti i clienti dal nostro

buoni reputatiaons. così anche possiamo fornire alcuni altri substrati dei materiali come simile:

Imballaggio – Logistcs
Le preoccupazioni di Worldhawk ciascuno dettaglia del pacchetto, la pulizia, antistatica, trattamento d'urto.
Secondo la quantità e la forma del prodotto, prenderemo un processo d'imballaggio differente!

FAQ –
Q: Che cosa potete assicurare la logistica ed il costo?
(1) accettiamo DHL, Fedex, il TNT, UPS, lo SME, SF e dalla CATENA DELL'OROLOGIO

e uno stato di paga del deposito di 50%, 50% prima della consegna.

Q: Che cosa è il termine di consegna?
Per l'inventario: la consegna è 5 giorni feriali dopo ordine.
Per i prodotti su misura: la consegna è 2 o 3 settimane lavorative dopo ordine.

Q: Che cosa è il MOQ?
(1) per l'inventario, il MOQ è 5pcs.
(2) per i prodotti su misura, il MOQ è 10pcs-30pcs.
Q: Avete rapporto d'ispezione per materiale?
Possiamo fornire il rapporto di dettaglio per i nostri prodotti.
