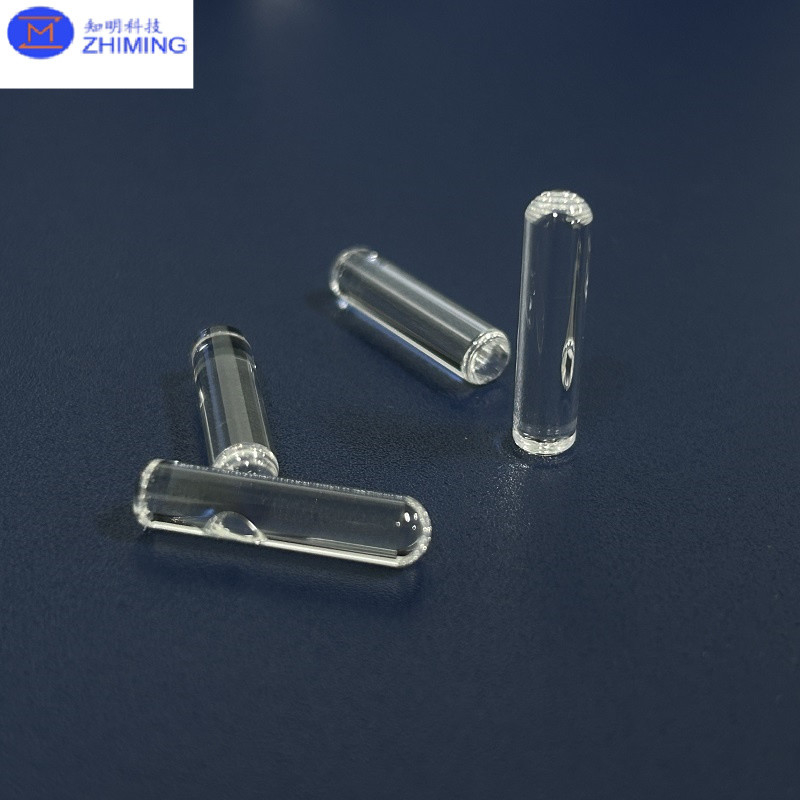

Lo zaffiro del sistema di rendimento elevato parte il cilindro ottico di cristallo per la guida di luce

High Performance System Sapphire Parts Crystal Optical Cylinder For Light Guide

Grande immagine :  Lo zaffiro del sistema di rendimento elevato parte il cilindro ottico di cristallo per la guida di luce

Dettagli:
Luogo di origine: La Cina
Marca: zmkj
Numero di modello: cylinder-024
Termini di pagamento e spedizione:
Quantità di ordine minimo: 10pcs
Prezzo: by case
Imballaggi particolari: Film dell'ANIMALE DOMESTICO
Tempi di consegna: 20days
Descrizione di prodotto dettagliata
materials: 99.999% Al2O3 Applicazione: il wafer di semicondutor, ha condotto il chip, la finestra di vetro ottica, ceramica elettronica, so
advantagement: alti hardness9.0, la resistenza all'usura, Trasmissione leggera transmittanceVisible della luce di VisVisible: 85%
color: red and white type: single crystal
shape: rod and cylinder Superficie: Polito
Evidenziare:

cuscinetti dello zaffiro

,

tubo dello zaffiro

cilindro ottico di zaffiro , Al2O3 vetro monocristallino, lingotti di vetro ottico zaffiro, barre ottiche zaffiro, bastoncino ottico zaffiro, lente di vetro monocristallino Al2O3, lingotti di vetro ottico da zaffiro,per la fabbricazione di apparecchiature per la trasmissione elettronica

Da dove viene lo zaffiro?

Prodotti sinteticiSapphireè una forma monocristallina di corindone, Al2O3, noto anche come alfa-alumina, alumina,

e Al monocristallino2O3Lo zaffiro è un ossido di alluminio nella forma più pura senza porosità o grani di grano, rendendolo teoricamente denso.termico, e le sue proprietà di durata rendono lo zaffiro un materiale preferito per la progettazione di sistemi e componenti ad alte prestazioni.lo zaffiro è la scelta migliore rispetto ad altri cristalli sintetici.

Proprietà principali dello zaffiro:

Formula chimica Al2O3
Classe cristallina Sistema esagonale, romboidale di classe 3m
Costanti di reticolo, A a=4.785, c=12.991
Densità, g/cm3 3.98
Punto di fusione, °K 2303
Durezza Knoop ((daN/mm2): 1800 parallelo all'asse C, 2200 perpendicolare all'asse C, Mohs: 9
Distanza di trasmissione ottica, μm 0.17 - 5.5
Indice di rifrazione a 0,532 μm n0=1.7717, ne=1.76355
Assorbimento idrico zero
Giovane Modulo, Gpa 345
Modulo di taglio, Gpa 145
Modulo di massa, Gpa 240
Modulo di piegatura (Modulo di rottura), Mpa 420 a 20°C, 280 a 500°C
Coefficiente elastico C11=496, C12=164, C13=115, C33=498, C44=148
Rapporto di Poisson 0.25-0.30
Coefficiente di attrito 00,15 per l'acciaio, 0,10 per lo zaffiro
Resistenza alla trazione, MPa 400 a 25°, 275 a 500°, 345 a 1000°
Resistenza flessibile, daN/mm2 Da 35 a 39
Resistenza alla compressione, GPa 2.0
Modulo di Young's E, daN/mm2 3.6 x 104a 4,4 x 104
Calore specifico, J/kg x K 105 a 91°K, 761 a 291°K
Coefficiente termico di espansione lineare, K-1A 323K. 6.66 x 10-6parallelo all'asse ottico, 5 x 10-6perpendicolare all'asse ottico
Conduttività termica, W/(m x K) a 300 K 23.1 parallelo all'asse ottico, 25.2 perpendicolare all'asse ottico
Resistenza, Ohm x cm 1016(25°), 1011(500°), 106(1000°)
Costante dielettrica 11.5 (103- 10.9Hz, 25°) parallelo all'asse C, 9,3 (103- 10.9Hz, 25°) perpendicolare all'asse C
Resistenza dielettrica, V/cm 4 x 105
Tangente di perdita 1 x 10- 4
Solubilità
- In acqua.
- in HNO3H.2SO4, HCl, HF
- in alcalino
- in fusioni di metalli Mg, Al, Cr, Co, Ni, Na, K, Bi, Zn, Cs

insolubile
insolubile a 300°C
insolubile a 800°C
insolubile a 800-1000°C
g - stabilità alle radiazioni Nessuna variazione della trasmissione superiore a 2,5 mm dopo esposizione a 107Non c'è colorazione visibile dopo l'esposizione a 108Rads/h per 60 minuti a - 195°C
Stabilità della radiazione protonica Nessuna modifica della trasmissione inferiore a 0,3 μm dopo esposizione a 1012protone/cm2dose totale
Resistenza chimica
Lo zaffiro è altamente inerte e resistente all'attacco nella maggior parte degli ambienti di processo, tra cui l'acido fluoridrico e le applicazioni al plasma di fluoro comunemente presenti nella lavorazione di wafer a semiconduttori (NF3,CF4)

Qual e' il vantaggio dello zaffiro?

1-Piu' sottili e più resistenti delle vetrate standard
2-Trasmette lunghezze d'onda che vanno dall'UV all'infrarosso medio

3-Caratteristiche Estrema durezza superficiale e resistenza chimica

  • Alta durezza: Le barre di zaffiro sono estremamente dure e durevoli, secondate solo al diamante sulla scala di Mohs, rendendole resistenti a graffi e usura.
  • Eccellente conduttività termica: Le barre di zaffiro dissipano efficacemente il calore, rendendole ideali per applicazioni ad alta temperatura o ambienti in cui la gestione termica è cruciale.
  • Alta chiarezza ottica: Le barre di zaffiro sono otticamente trasparenti su una vasta gamma di lunghezze d'onda (UV a IR), il che le rende adatte per componenti ottici come lenti e finestre.
  • Resistenza chimica: Lo zaffiro è chimicamente inerte, resistente alla maggior parte degli acidi, degli alcali e dei solventi, rendendo le barre di zaffiro ideali per l'uso in ambienti chimici difficili.
  • Isolamento elettrico: Le barre di zaffiro sono eccellenti isolanti elettrici, rendendoli utili in applicazioni elettroniche o semiconduttori dove è necessario un isolamento elettrico.
  • Alta resistenza meccanica: Le barre di zaffiro hanno una elevata resistenza alla trazione e alla compressione, rendendole affidabili in condizioni meccaniche difficili.
  • Resistenza alla corrosione: La resistenza alla corrosione del zaffiro aumenta la sua durata, anche in condizioni difficili come temperature estreme o esposizione a sostanze corrosive.

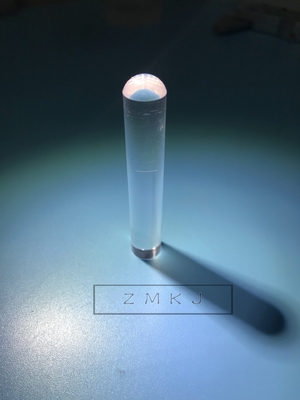

Lo zaffiro del sistema di rendimento elevato parte il cilindro ottico di cristallo per la guida di luce 0

Cosa sono le applicazioni per lo zaffiro?

Substrati/wafer di zaffiro:Dischi, finestre, substrati, spazi bianchi e strutture epitaxiali di zaffiro lucidati, lucidati otticamente, lappati o tagliati con l'EPI (SOS).

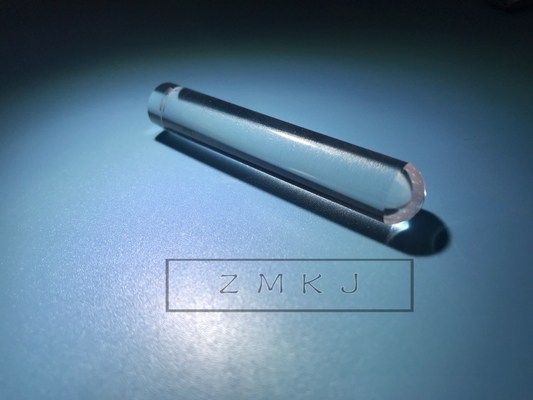

Lo zaffiro del sistema di rendimento elevato parte il cilindro ottico di cristallo per la guida di luce 1

specifica iniziale per lenti ottiche a zaffiro

Diametro 0,2-300 mm o su misura
Tolleranza di diametro da +/- 0,1 mm a +/- 0,01 mm
Spessore 0,10-100 mm
Tolleranza di spessore ± 0,1 mm o +/- 0,01 mm
Qualità della superficie (graffi e scavi) 60/40, 40/20 o migliore20/10
Precisione della superficie λ/10, λ/2, λ
Apertura trasparente > 85%, > 90%
Parallelismo +/-3',+/-30'
Permetterà di utilizzare un sistema di misurazione del livello di pressione.
rivestimento AR, BBAR o su richiesta del cliente ((UV, VIS, IR)

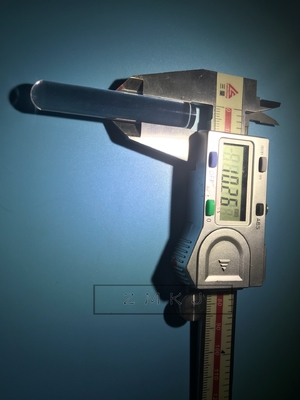

3.0 campione

Lo zaffiro del sistema di rendimento elevato parte il cilindro ottico di cristallo per la guida di luce 2

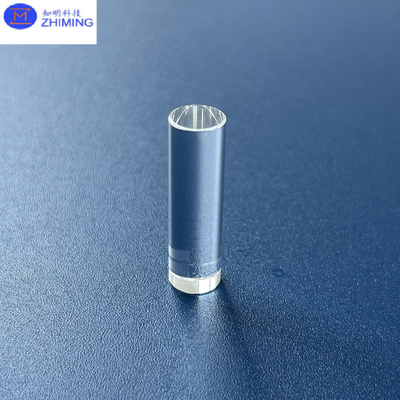

Lo zaffiro del sistema di rendimento elevato parte il cilindro ottico di cristallo per la guida di luce 3

4Possiamo fornire un servizio professionale personalizzato in tempo e fornire cooperazione e supporto per lo sviluppo di nuovi prodotti e apparecchiature tecnologiche.

Lo zaffiro del sistema di rendimento elevato parte il cilindro ottico di cristallo per la guida di luce 4
altri prodotti di materie semiconduttrici
Lo zaffiro del sistema di rendimento elevato parte il cilindro ottico di cristallo per la guida di luce 5

5.0 imballaggio e consegna

Lo zaffiro del sistema di rendimento elevato parte il cilindro ottico di cristallo per la guida di luce 6

Lo zaffiro del sistema di rendimento elevato parte il cilindro ottico di cristallo per la guida di luce 7
