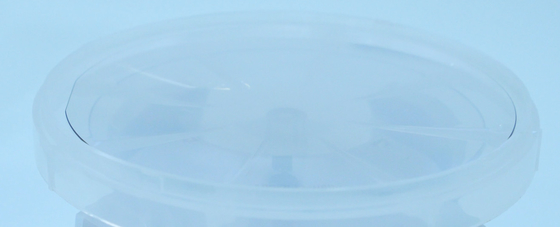

GaN On Diamond And Dimond sul HEMT di GaN Wafer By Epitaxial e sul legame

Luogo di origine Cina
Marca ZMSH
Certificazione ROHS
Numero di modello dissipatore di calore
Dettagli del prodotto
Materiale:
GaN-ON-Dimond
Spessore:
0~1 mm
Dimensione:
~2inch
Conducibilità termica:
>1200W/m.k
Ra:
<1 nm
Vantaggio1:
Alta conducibilità termica
Vantaggio:
Resistenza alla corrosione
Durezza:
81±18 GPa
Evidenziare:

GaN On Diamond Wafer

,

HEMT epitassiale GaN On Diamond

,

Diamond Wafer a 2 pollici

Descrizione di prodotto



wafer customzied di GaN& Diamond Heat Sink di metodo di dimensione MPCVD per area termica della gestione



GaN è ampiamente usato in campi velocemente del carico ed altro di radiofrequenza, ma la sue prestazione ed affidabilità sono collegate con la temperatura sul canale e sul efiect di riscaldamento di joule. I materiali comunemente usati del substrato (zaffiro, silicio, carburo di silicio) ai dei dispositivi di potere basati GaN hanno conducibilità termica bassa. Notevolmente limita la dissipazione di calore ed i requisiti prestazionali ad alta potenza del dispositivo. Contando soltanto sui materiali tradizionali del substrato (silicio, carburo di silicio) e sulla tecnologia di raffreddamento passiva, è difficile da soddisfare le richieste di dissipazione di calore nelle circostanze di alto potere, limitanti severamente il rilascio del potenziale ai dei dispositivi di potere basati GaN. Gli studi hanno indicato che il diamante può migliorare significativamente l'uso ai dei dispositivi di potere basati GaN. Problemi termici esistenti di effetto.

Il diamante ha l'ampio intervallo di banda, l'alta conducibilità termica, l'alta intensità di campo di ripartizione, l'alta mobilità di trasportatore, la resistenza ad alta temperatura, la resistenza dell'alcali e dell'acido, la resistenza della corrosione, la resistenza di radiazione ed altre proprietà superiori
L'alto potere, alta frequenza, campi ad alta temperatura svolge un ruolo importante ed è considerato come uno dei materiali ampi di promessa a semiconduttore di intervallo di banda.


Il diamante è un materiale eccellente di dissipazione di calore con la prestazione eccellente:
• Il diamante ha il più alta conducibilità termica di tutto il materiale alla temperatura ambiente. Ed il calore è la motivazione importante di difettosità dei prodotti elettronica.



Secondo le statistiche, la temperatura della giunzione di lavoro cadrà in basso 10 che il ° C può raddoppiare la durata di dispositivo. La conducibilità termica del diamante è 3 - 3 superiori a quello dei materiali termici comuni della gestione (quali rame, il carburo di silicio ed il nitruro di alluminio)
10 volte. Allo stesso tempo, il diamante presenta i vantaggi di isolamento leggero e elettrico, la forza meccanica, bassa tossicità e costante dielettrica bassa, che fanno il diamante, è una scelta eccellente dei materiali di dissipazione di calore.


• Dia il gioco completo alla prestazione termica inerente del diamante, che risolverà facilmente «il problema di dissipazione di calore» considerato da potere, dai dispositivi di potere, ecc. elettronici.

Sul volume, migliori l'affidabilità e migliorare la densità di potenza. Una volta che il problema «termico» è risolto, il semiconduttore inoltre sarà migliorato significativamente efficacemente migliorando la prestazione di gestione termica,
Il tempo di impiego ed il potere del dispositivo, allo stesso tempo, notevolmente ridurre il costo di gestione.




Metodo di combinazione

  • 1. Diamante su GaN
  • Diamante crescente sulla struttura del HEMT di GaN
  • 2. GaN sul diamante
  • Crescita epitassiale diretta delle strutture di GaN sul substrato del diamante
  • 3. GaN/legame del diamante
  • Dopo che il HEMT di GaN è preparato, legame di trasferimento al substrato del diamante

Campo di applicazione

• Comunicazione di radiofrequenza 5G di microonda, radar di avvistamento, telecomunicazione via satellite ed altre applicazioni;

• Griglia astuta di elettronica di potere, transito della ferrovia ad alta velocità, nuovi veicoli di energia, prodotti elettronici di consumo ed altre applicazioni;

Luci di optoelettronica LED, laser, rivelatori fotoelettrici ed altre applicazioni.



Diamante su GaN

Utilizziamo l'attrezzatura chimica di applicazione a spruzzo del plasma di microonda per raggiungere la crescita epitassiale del materiale policristallino del diamante con uno spessore di <10um on="" a="" 50=""> () a HEMT basato a silicio a 2 pollici del nitruro di gallio. Un microscopio elettronico a scansione e un diffractometer dei raggi x sono stati utilizzati per caratterizzare la morfologia di superficie, la qualità cristallina e l'orientamento del grano del film del diamante. I risultati hanno indicato che la morfologia di superficie del campione era relativamente uniforme ed i grani del diamante hanno mostrato basicamente una crescita piana (malata). Più alto orientamento piano di cristallo. Durante il processo di crescita, il nitruro di gallio (GaN) efficacemente è impedito incidere dal plasma dell'idrogeno, di modo che le caratteristiche del GaN prima e dopo il rivestimento del diamante non cambia significativamente.

GaN On Diamond And Dimond sul HEMT di GaN Wafer By Epitaxial e sul legame 0





GaN sul diamante

In GaN sulla crescita epitassiale del diamante, CSMH usa un processo speciale per coltivare AlN

AIN come lo strato epitassiale di GaN. CSMH attualmente ha un prodotto disponibile

Epi-pronto-GaN sul diamante (AIN sul diamante).

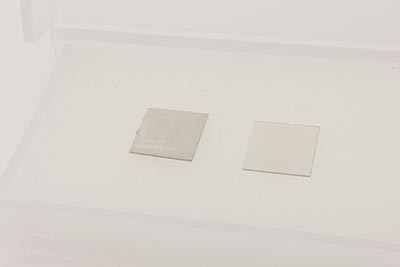

Legame diamante/di GaN



Gli indicatori tecnici del dissipatore di calore del diamante di CSMH e dei prodotti livelli del wafer del diamante hanno raggiunto il livello principale del mondo. La rugosità di superficie della superficie livella del wafer della crescita del diamante è Ra_2000W/m.K. Legando con GaN, la temperatura del dispositivo può anche efficacemente essere ridotta e la stabilità e la durata del dispositivo possono essere migliorate.





GaN On Diamond And Dimond sul HEMT di GaN Wafer By Epitaxial e sul legame 1GaN On Diamond And Dimond sul HEMT di GaN Wafer By Epitaxial e sul legame 2GaN On Diamond And Dimond sul HEMT di GaN Wafer By Epitaxial e sul legame 3
