Casa > PRODOTTI > Wafer del nitruro di gallio >

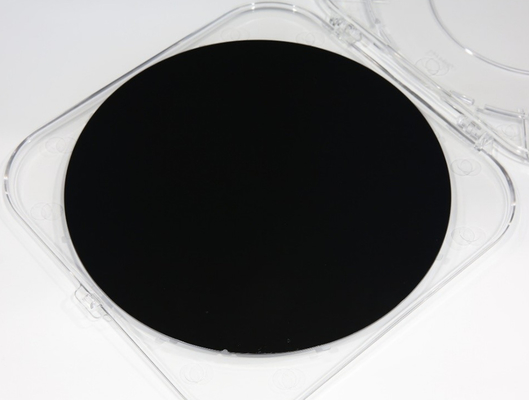

wafer di GaN-su-SIC Epi di GaN-su-si di 4Inch 6INCH per l'applicazione di rf
  • wafer di GaN-su-SIC Epi di GaN-su-si di 4Inch 6INCH per l'applicazione di rf
  • wafer di GaN-su-SIC Epi di GaN-su-si di 4Inch 6INCH per l'applicazione di rf
  • wafer di GaN-su-SIC Epi di GaN-su-si di 4Inch 6INCH per l'applicazione di rf
  • wafer di GaN-su-SIC Epi di GaN-su-si di 4Inch 6INCH per l'applicazione di rf

wafer di GaN-su-SIC Epi di GaN-su-si di 4Inch 6INCH per l'applicazione di rf

Luogo di origine La Cina
Marca ZMSH
Certificazione rohs
Numero di modello GaN-SU-silicio 6/8/12INCH
Dettagli del prodotto
Materiale:
substrato di silicio
spessore dello strato epi:
2-7um
Materiale:
Wafer di nitruro di gallio
Produzione tradizionale:
Epitassi di fascio molecolare
MOQ:
1pc
Dimensione:
4 pollici/6 pollici/8 pollici/12 pollici
Applicazione:
Applicazione dei micro-LED
Utilizzo elettronico:
elettronica, circuiti di commutazione ad alta velocità, circuiti a infrarossi
Evidenziare:

GaN Silicon Substrate

,

Wafer a 4 pollici dell'arsenuro di gallio

,

Substrati a semiconduttore per l'applicazione di rf

Descrizione di prodotto

EPI-WAFER GAN-ON-SI da 8 pollici a 12 pollici a 6 pollici per applicazioni a micro-LED

8 pollici 100 mm 150 mm 200 mm 300 mm GAN-ON-SI EPI-WAFERS per l'applicazione di potenza



Wafer epitaxial GaN (GaN EPI sul silicio)
Il nitruro di gallio (GaN) è stato ampiamente utilizzato nei dispositivi di alimentazione e nei diodi emettitori di luce blu a causa del suo ampio gap energetico.


Introduzione
Per rispondere a tali esigenze, la Commissione ha adottato un programma di ricerca e di sviluppo (PIC) per l'Europa centrale e orientale.Abbiamo sviluppato un substrato semiconduttore a banda larga con nitruro di gallio (GaN) come materiale semiconduttore di prossima generazione.
Concetto: coltivando pellicole sottili di GaN monocristallino su substrati di silicio, possiamo produrre substrati semiconduttori di grandi dimensioni e a basso costo per dispositivi di nuova generazione

.
Obiettivo: per gli elettrodomestici: interruttori e inverter con tensioni di rottura nelle centinaia; per le stazioni base di telefonia mobile: transistor ad alta potenza e ad alta frequenza.
Vantaggi: i nostri substrati di silicio sono più economici da coltivare GaN rispetto ad altri substrati di carburo di silicio o zaffiro e possiamo fornire dispositivi GaN su misura per le esigenze del cliente.


Glossario
intervallo di banda larga
Band gap refers to the energy field formed by the band structure in a crystal that does not contain electrons (semiconductor materials with a band gap larger than silicon are often referred to as wide band gap semiconductors)Materiale a banda larga con buona trasparenza ottica e elevata tensione di rottura elettrica


Heteroconnessione
In generale, nel campo dei semiconduttori, sono impilati film relativamente sottili di materiali semiconduttori di diversa composizione.Nel caso di cristalli mistiA causa di queste interfacce, viene creato uno strato di gas elettronico bidimensionale con elevata mobilità elettronica.



Specificativi per gli Epi-wafer per applicazioni elettriche a base di GaN-on-Si

Specifica del prodotto
Valuti/ambito di applicazione
Substrato Si
Diametro della wafer 100 mm, 150 mm, 200 mm, 300 mm
Spessore dello strato epi 2-7 μm
Arco di wafer < 30 μm, tipico
Morfologia superficiale RMS < 0,5 nm in 5×5 μm2
Barriera AlXGa1-XN, 0
Strato di copertura SiN o GaN in situ (modo D); p-GaN (modo E)
2DEG densità > 9E12/cm2 (20nm Al0,25GaN, 150mm)
Mobilità elettronica > 1800 cm2 /Vs (20nm Al0.25GaN, 150mm)

FSpecificativi per gli Epi-wafer per applicazioni RF GaN-on-SiApplicazioneems Valori/ambito di applicazione
Substrato HR_Si / SiC
Diametro della wafer 100 mm, 150 mm per il SiC,
100 mm, 150 mm, 200 mm per HR_Si
Spessore dell'epilastro 2-3 μm
Arco di wafer < 30 μm, tipico
Morfologia superficiale RMS < 0,5 nm in 5×5 μm2
Barriera AlGaN o AlN o InAlN
Strato di copertura in situ SiN o GaN
wafer di GaN-su-SIC Epi di GaN-su-si di 4Inch 6INCH per l'applicazione di rf 0
wafer di GaN-su-SIC Epi di GaN-su-si di 4Inch 6INCH per l'applicazione di rf 1

• Tutti i membri del team tecnico hanno più di 10 anni di esperienza in GaN
Capacità
• Sala pulita di classe 1000 di 3300 m2
• 200 mila pezzi all'anno per gli epiwafer GaN da 150 mm
Prodotto
Diversità
• GaN-on-Si (fino a 300 mm)
• GaN-on-SiC (fino a 150 mm)
• GaN-on-HR_Si (fino a 200 mm)
• GaN sul zaffiro (fino a 150 mm)
• GaN su GaN
IP & Qualità • ~400 brevetti depositati in Cina, Stati Uniti, Giappone ecc.
con > 100 concessi
• Licenza di circa 80 brevetti di imec
• certificato ISO9001:2015 per la progettazione e
fabbricazione di materiale GaN epi


FAQ:



D: Qual è il vostro MOQ?

R: (1) Per l'inventario, il MOQ è 1pcs.

(2) Per i prodotti personalizzati, il MOQ è di 5pcs.



D: Qual è il modo di spedizione e il costo?

R: Accettiamo DHL, Fedex, EMS, ecc.

(2) Se hai un conto espresso, è ottimo. Se non lo hai, possiamo aiutarti a spedirli.

Il carico è conforme al regolamento effettivo.



D: Qual è il tempo di consegna?

Per l'inventario: la consegna è di 5 giorni lavorativi dal momento dell'ordine.

Per i prodotti personalizzati: la consegna è di 2 o 3 settimane dopo l'ordine.



D: Avete prodotti standard?

R: I nostri prodotti standard sono in magazzino.0Wafer lucidato da.5 mm.

D: Come si paga?

A: 50% di deposito, lasciato prima della consegna T/T,

D: Posso personalizzare i prodotti in base alle mie esigenze?

R: Sì, possiamo personalizzare il materiale, le specifiche e il rivestimento ottico per il vostro

componenti in base alle vostre esigenze.
