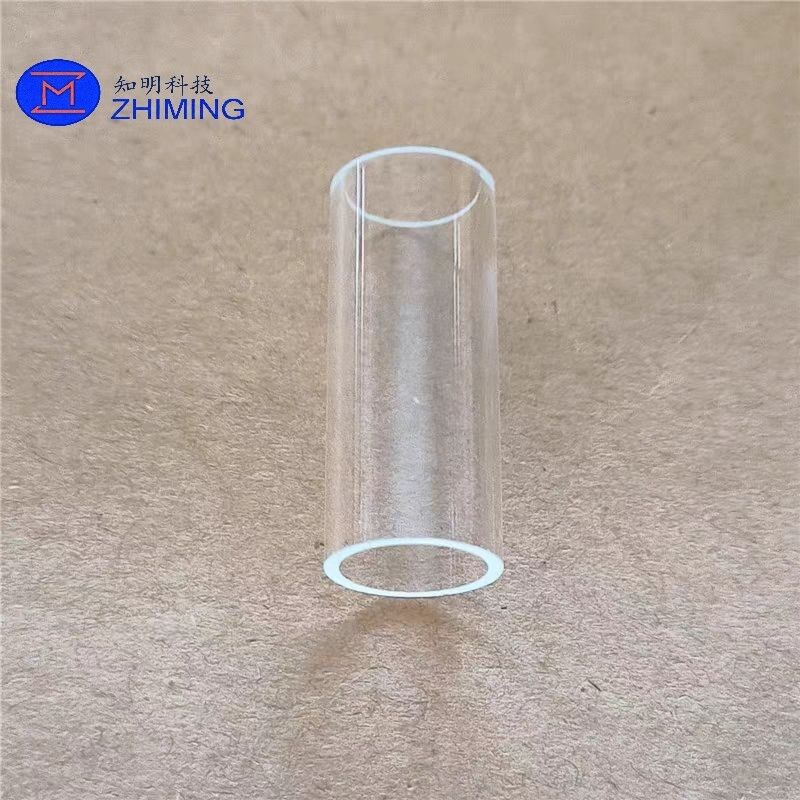

Visualizzazione del prodotto
    I tubi e i profili di zaffiro EFG sono componenti di zaffiro monocristallino direttamente ottenuti da allumina di alta purezza di grado 4N5 attraverso il processo di crescita alimentata da pellicola (EFG) definito da Edge.Il suo principio fondamentale è quello di modellare la sezione trasversale del cristallo attraverso matrici di molibdeno personalizzate: l'alluminio fuso sale lungo le fessure interne della matrice verso l'alto per azione capillare per formare un film liquido.e la fusione si cristallizza e si solidifica continuamente lungo l'orientamento del cristallo di semi, che produce direttamente profili monocristallini di lunghe dimensioni con la stessa forma della sezione trasversale della matrice.Questo processo consente di ottenere una forma quasi rettilinea, riducendo notevolmente le spese di lavorazione successive come il taglio e la perforazione.Il suo tasso di utilizzo dei materiali e l'efficienza della produzione di massa sono significativamente superiori alla tradizionale soluzione di lavorazione dei lingotti solidi KyropoulosI prodotti ereditano pienamente i vantaggi intrinseci dello zaffiro monocristallino: resistenza alle alte temperature, alta durezza, forte resistenza alla corrosione,elevato isolamento elettrico e trasmissione luminosa ad ampio spettroLe strutture personalizzate includono tubi dritti, tubi a gradini, tubi riduttori, barre rotonde, tubi a base di carbonio, tubi a base di acciaio, tubi a base di acciaio, tubi a base di acciaio, tubi a base di acciaio, tubi a base di acciaio, tubi a base di acciaio, tubi a base di acciaio, tubi a base di acciaio, tubi a base di acciaio, tubi a base di acciaio, tubi a base di acciaio, tubi a base di acciaio, tubi a base di acciaio, tubi a base di acciaio, tubi a base di acciaio, tubi a base di acciaio, tubi a base di acciaio, tubi a base di acciaio, tubi a base di acciaio, tubi a base di acciaio, tubi a base di acciaio, tubi a base di acciaio, tubi a base di acciaio, tubi a base di acciaio, tubi a base di acciaio, tubi a base di acciaio, tubi a base di acciaio, tubi a base di acciaiosono disponibili lastre sottili e profili a forma specialeSono soluzioni monocristalline convenienti per le industrie ad alta temperatura, i processi generali dei semiconduttori, la distribuzione di fluidi chimici e l'ispezione ottica.

Caratteristiche tecniche essenziali
1.Processo di crescita dell'EFG in forma quasi netta
Le matrici personalizzate formano direttamente la sezione trasversale del cristallo e i profili cresciuti sono vicini alla forma finita.Non è necessario un'ampia rimozione dei materiali dai lingotti solidi come nel processo KyropoulosIl tasso di utilizzazione dei materiali può raggiungere oltre il 60% (di solito inferiore al 20% per i tubi lavorati Kyropoulos), riducendo notevolmente le perdite di materie prime e i costi di lavorazione,e adatto per la produzione in serie di prodotti standardizzati.

2.Vantaggio delle specifiche di lunghezza e parete sottile
I profili di lunghezza superiore a 1500 mm possono essere coltivati in una sola corsa e lo spessore minimo della parete può essere controllato a 0,3 mm.soddisfa perfettamente le esigenze di consegna di fluidi lungo percorso e abbinamento a lunghi forniLimitati dalla dimensione del lingotto, i tubi lunghi Kyropoulos richiedono l'incastro e la lavorazione dei tubi a parete sottile comporta enormi perdite di materiale e costi elevati.

3Base di materiale monocristallino ad alta purezza
Il materiale di base è di grado 4N5 (≥99,995%) di alta purezza monocristallino α-Al2O3, un monolitico monocristallino privo di confini di grano, pori e segregazione di impurità.Sebbene la sua integrità cristallina sia leggermente inferiore a quella dei lingotti di Kyropoulos,è di gran lunga superiore ai tubi tradizionali come la ceramica di allumina policristallina e il vetro al quarzo, soddisfacendo i requisiti di prestazione della maggior parte degli scenari industriali.

4.Stabilità alle temperature ultra elevate e agli urti termici
Il materiale ha un punto di fusione di 2050°C e una temperatura di lavoro a lungo termine fino a 1600°C in atmosfera ossidante.ha una deformazione dimensionale minima ad alte temperature e può resistere a forti urti termici senza crepare, adatto a scenari termici quali forni a tubo, sinterizzazione ad alta temperatura e plasma a media temperatura.
5.Alta durezza, resistenza all'usura e alla corrosione chimica
Con una durezza di Mohs di grado 9, ha un'eccellente resistenza all'usura e al graffio, e può resistere a lavaggio a fluidi ad alta pressione e all'attrito delle particelle.resistente alla maggior parte degli acidi forti, alcalini e solventi organici a temperatura ambiente, e viene solo lentamente corrosa dall'idroflu

Acido orico e acido fosforico caldo.E' molto piu' lungo dei tubi di quarzo e di vetro.
6.Eccellente isolamento elettrico e prestazioni ottiche
Con una resistività a temperatura ambiente superiore a 1014 Ω·cm e proprietà dielettriche stabili, fornisce un isolamento elettrico affidabile ad alta tensione, adatto per gli scenari di RF e di potenza ad alta tensione.Ha un' elevata trasmissibilità nella banda da 190 nm UV a 4.5 μm nell'infrarosso medio, soddisfacendo i requisiti di trasmissione della luce quali l'osservazione dei fluidi, l'ispezione ottica e la reazione ultravioletta.

7.Capacità di personalizzazione della struttura completa e di lavorazione di precisione
I profili con varie sezioni trasversali, quali rotonde, quadrate e di forma speciale, possono essere personalizzati sostituendo le matrici.sono disponibili tubi riduttori e tubi a scanalatura. lavorazione secondaria, quali la lucidatura della superficie finale, la finitura cilindrica interna/esterna, la cammeratura,Per la produzione di prodotti di alta precisione, è possibile utilizzare un sistema di perforazione di precisione e di sigillamento della metallizzazione, in modo da far corrispondere con precisione le interfacce di installazione delle apparecchiature..

8.Produczione di massa su larga scala e vantaggio in termini di costi
I profili di lunghe dimensioni possono essere coltivati in una sola corsa e possono essere ottenuti più prodotti finiti dopo il taglio e la segmentazione, portando ad un'elevata efficienza di produzione di massa.

Con l'elevata utilizzazione dei materiali di formazione quasi a rete, il costo complessivo del prodotto è significativamenteLa produzione di tali prodotti è inferiore a quella di prodotti simili trasformati con il metodo di Kyropoulos, adatti a costinitivo, ad alto volumein scenari industriali convenzionali.

Specificativi standard

Applicazioni tipiche

1. Industria ad alta temperatura: rivestimenti per forni a tubi, tubi di protezione per sinterizzazione ad alta temperatura, manicotti di protezione per termocoppie, tubi di consegna per metalurgia ad alta temperatura,resistente ad elevate temperature di 1600°C e a scosse termiche per un funzionamento prolungato, sostituendo i tubi di quarzo per migliorare notevolmente la durata di vita
2. campo generale dei semiconduttori: tubi di distribuzione di gas plasmatici di fascia media e bassa, condotte di pulizia dei processi, protezioni per il trasferimento di wafer, resistenti al bombardamento di plasma di intensità moderata,con una migliore redditività rispetto ai tubi semiconduttori Kyropoulos di fascia alta
3. Campo di fluidi chimici: tubi di distribuzione di fluidi altamente corrosivi, tubi di osservazione delle reazioni chimiche, condotte a flusso medio di alta purezza,resistente alla maggior parte delle corrosioni acide e alcaline e garantendo una purezza media
4. Campo ottico e di ispezione: celle di flusso di rilevamento ottico, tubi di reazione ultravioletta, tubi di campionamento dello spettrometro, tubi di protezione della cavità laser, combinando trasmissione luminosa e resistenza alla corrosione
5. campo industriale generale: manicotti resistenti all'usura, ugelli per fluidi, manicotti di protezione dei sensori, tubi per finestre di osservazione ad alta temperatura, sostituzione dei metalli,le materie plastiche e le ceramiche ordinarie per prolungare notevolmente la durata di vita

Controllo della qualità

È stato istituito un sistema di controllo della qualità dell'intero processo, dalla preparazione della matrice alla consegna del prodotto finito, e ogni prodotto è sottoposto a una rigorosa ispezione multidimensionale.controllo della precisione dimensionale del diametro interno/esterno e dello spessore della parete, calibrazione della coassialità e della rettitudine, screening dei difetti visivi del tubo intero (graffi, frantumi di bordo, bolle, impurità), ispezione della rugosità superficiale,ispezione di campionamento di resistenza alla pressione e tenuta all'aria, e verifica della trasmissibilità ottica.per i prodotti con requisiti particolari possono essere forniti rapporti di verifica dell'orientamento cristallino XRD, garantendo parametri precisi e prestazioni stabili per soddisfare i requisiti dei diversi gradi di scenari industriali.

Domande frequenti

D1: Di che materiale è fatto il tubo di zaffiro?

R: I nostri tubi di zaffiro sono realizzati in allumina monocristallina di alta purezza (α-Al2O3) con purezza di grado 4N5 (≥99,995%).che si differenzia essenzialmente dai tubi in ceramica di allumina policristallina.

D2: Il tubo di zaffiro è trasparente?

R: I tubi standard di zaffiro di grado ottico sono incolori e altamente trasparenti, senza nebbie, bolle o inclusioni visibili.I tubi industriali non lucidati possono avere una leggera apparenza bianca frastata sulla superficie del terreno..

D3: Il tubo di zaffiro è lo stesso del tubo di ceramica di allumina?

R: No. Il tubo di zaffiro è un monocristallino Al2O3 ottenuto dallo stato fuso, con prestazioni più elevate ma un costo più elevato.con costi inferiori per scenari industriali generali.

D4: Qual è la differenza tra i tubi di zaffiro EFG e Kyropoulos (KY)?

A: Processo EFG: coltivato direttamente mediante stampaggio, con lunghezza lunga, parete sottile e elevata redditività.ideale per scenari industriali generali e forni ad alta temperaturaProcesso KY: lavorato a partire da lingotti solidi a sfuso, con bassa densità di difetto, elevata resistenza al plasma e grandi dimensioni di parete spessa.

Q5: Quale processo devo scegliere per la mia domanda?

A: scegliere EFG per tubi lunghi, tubi a parete sottile, ordini di grandi dimensioni con costi elevati e applicazioni generali ad alta temperatura/chimiche.con un'intensità di potenza superiore a 50 W, e applicazioni che richiedono una densità di difetto ultra-bassa.

Q6: Quali sono le dimensioni standard dei vostri tubi di zaffiro?

    A: Diametro esterno: Φ2mm Φ120mm (personalizzabile per dimensioni maggiori) Spessore della parete: 0,3mm 20mm Lunghezza singola: fino a 1500mm per EFG; fino a 600mm per il processo KY.
