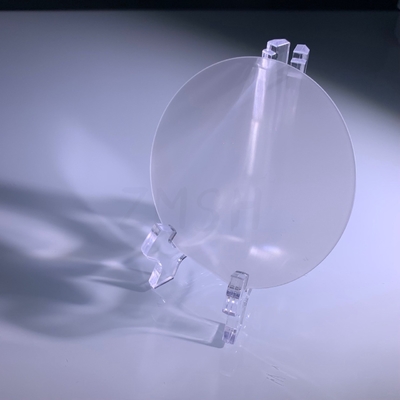

4inch SSP Sapphire Wafer Quartz Glass Thickness 0.1mm 0.15mm 0.2mm

spessore 0.1mm di vetro di quarzo del wafer dello zaffiro di 4inch SSP 0.15mm 0.2mm

vetro di quarzo del wafer dello zaffiro di spessore di 4inch 100um 200um 300um

il lato singolo o doppio dell'C-aereo di 4inch Sapphire Wafer ha lucidato il monocristallo Al2O3

aereo singolo Crystal Sapphire Wafer di 4inch Dia100mm A

asse singolo Crystal Sapphire Wafer Sapphire Substrates di 2inch Dia50mm C
 8inch diametro 159mm singolo Crystal Sapphire Wafer For Epi - trasportatore pronto
il wafer dello zaffiro di R-asse dell'c-aereo di 4inch/5inch/6inch/6.125inch/8inch (1-102) (10-10), i substrati dello zaffiro di dia200mm, il wafer per epi-pronto principale, i substrati dello zaffiro, dello zaffiro lucidato doppio lato di C-asse 2-6inch la lente ottica di cristallo Al2O3, doppio lato ha lucidato la superficie 8" di SSP C-aereo di Sapphire Carrier Wafer (0001) con il migliore prezzo, 8inch il diametro 159mm singolo Crystal Sapphire Wafer For Epi - trasportatore pronto

Caratteristiche del substrato dello zaffiro di ZMSH


Specifiche di Sapphire Wafer, a 4 pollici, C-aereo (0001), grado principale

Proprietà elettriche di zaffiro
Resistività, ohm x cm a °C 200-500: 1011 - 1016
Costante dielettrica: 10,0
Resistenza dielettrica, V/cm: 4 x 105
Tangente di perdita: 1 x 10-4



Applicazione

Alcune proprietà chiave dei wafer dello zaffiro comprendono la loro alta conducibilità termica, alta forza meccanica, resistenza eccellente del graffio e del prodotto chimico e trasparenza nelle regioni visibili e vicine all'infrarosso dello spettro. Queste proprietà rendono i wafer dello zaffiro ben adattati per una vasta gamma di applicazioni negli ambienti duri, quali temperatura elevata, alta pressione e le circostanze corrosive.

Che cosa è la rugosità del substrato dello zaffiro?
I nostri substrati “standard” dello zaffiro sono stati lucidati ad una qualità di superficie di 60/40 divangata, hanno una rugosità di RMS di ~0,3 nanometro e sono adatti alla maggior parte delle applicazioni (spettroscopia compresa o deposito di sottili pellicole).

Processo di produzione

1. Crescita dei cristalli: Lo zaffiro monocristallino si sviluppa tipicamente facendo uso del metodo di Verneuil o del metodo di Kyropoulos. Nel metodo di Verneuil, una forma in polvere di ossido di alluminio (Al2O3) è fusa facendo uso di una fiamma ad alta temperatura e poi è permessa raffreddarsi e solidificare in un monocristallo. Nel metodo di Kyropoulos, un a cristallo di seme è immerso in un bagno di Al2O3 fuso e lentamente che è ritirato mentre gira, permettendo che il cristallo si sviluppi dalla colata.

2. Taglio e modellare: Una volta che il cristallo si è sviluppato, è wafer incisi facendo uso di una sega del diamante o di un laser. I wafer poi sono modellati e lucidati allo spessore desiderato ed alla finitura superficia.

3. Pulizia: I wafer dello zaffiro sono puliti facendo uso di una combinazione di metodi meccanici, chimici ed ultrasonici per rimuovere tutti i contaminanti di superficie e per preparare la superficie per più ulteriore trasformazione.

4. Verniciatura: In alcuni casi, i dopant possono aggiungersi ai wafer dello zaffiro per alterare le loro proprietà elettriche o ottiche. Ciò è fatta tipicamente facendo uso dei metodi della diffusione o di impiantazione ionica.

5. Incisione: I wafer dello zaffiro possono essere incisi facendo uso di vari a processi chimici o basati a plasma per creare i modelli o le caratteristiche sulla superficie. Ciò è comunemente usata nella lavorazione dei dispositivi microelettronici.

6. Metrologia: I wafer dello zaffiro poi sono sottoposti alle varie tecniche della metrologia per misurare il loro spessore, la planarità, la rugosità di superficie ed altre proprietà. Ciò è importante da assicurarsi che i wafer rispondano alle specifiche richieste per l'applicazione progettata.

7. Imballaggio: La tappa finale nel processo di produzione è di imballare i wafer dello zaffiro per la spedizione ai clienti. Ciò comprende tipicamente disporre i wafer in contenitori protettivi per impedire il danno durante trasporto e lo stoccaggio.

Imballaggio dei wafer dello zaffiro



Prodotti relativi



FAQ:

Q: Che cosa è il vostro MOQ?
: (1) per l'inventario, il MOQ è 10pcs.
(2) per i prodotti su misura, il MOQ è 25pcs su.

Q: Che cosa è il modo di trasporto e di costo?
: (1) accettiamo DHL, Fedex, lo SME ecc.
(2) se avete vostro proprio conto preciso, è grande. Se non, potremmo aiutarvi a spedirli.
Il trasporto è conforme allo stabilimento reale.

Q: Che cosa è il termine di consegna?
Per l'inventario: la consegna è 5 giorni feriali dopo che ordinate.
Per i prodotti su misura: la consegna è 2 o 3 settimane dopo che ordinate.

Q: Avete prodotti standard?
: I nostri prodotti standard in stock.as come 4inch 0.65mm, wafer lucidato 0.5mm.
Q: Come pagare?
: 50%deposit, lasciato prima della consegna T/T,
Q: Posso personalizzare i prodotti basati sul mio bisogno?
: Sì, possiamo personalizzare il materiale, le specifiche ed il rivestimento ottico per il vostro ottico
componenti basate sui vostri bisogni.
