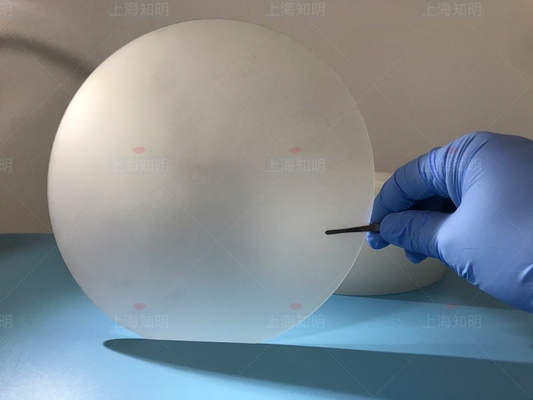

Al2O3 singolo Crystal Sapphire Wafer A 6inch piano 150mm
  • Al2O3 singolo Crystal Sapphire Wafer A 6inch piano 150mm
  • Al2O3 singolo Crystal Sapphire Wafer A 6inch piano 150mm
  • Al2O3 singolo Crystal Sapphire Wafer A 6inch piano 150mm
  • Al2O3 singolo Crystal Sapphire Wafer A 6inch piano 150mm

Al2O3 singolo Crystal Sapphire Wafer A 6inch piano 150mm

Luogo di origine La CINA
Marca zmkj
Certificazione Cz/ Rohs/ GSG
Numero di modello 4.125/6.125/6inch/8inch
Dettagli del prodotto
Materiale:
Al2O3 monocristallino
orientamento:
piano C
Superficie:
dsp o ssp
Spessore:
650 um +/- 25 um (SSP), 600 um +/- 25 um (DSP)
TTV:
<20um>
Application1:
pss della piastra portante a semiconduttore/SOS/ottico
Application2:
Semiconduttore che incide il trasportatore di epitassia
Evidenziare:

Al2O3 singolo Crystal Sapphire Wafer

,

Singolo Crystal Sapphire Wafer 150mm

,

Un wafer piano Al2O3

Descrizione di prodotto

monocristallo Al2O3 di 6inch Sapphire Wafer Orientation 0001





il lato singolo o doppio dell'C-aereo di 4inch Sapphire Wafer ha lucidato il monocristallo Al2O3

aereo singolo Crystal Sapphire Wafer di 4inch Dia100mm A

asse singolo Crystal Sapphire Wafer Sapphire Substrates di 2inch Dia50mm C
 8inch diametro 159mm singolo Crystal Sapphire Wafer For Epi - trasportatore pronto
il wafer dello zaffiro di R-asse dell'c-aereo di 4inch/5inch/6inch/6.125inch/8inch (1-102) (10-10), i substrati dello zaffiro di dia200mm, il wafer per epi-pronto principale, i substrati dello zaffiro, dello zaffiro lucidato doppio lato di C-asse 2-6inch la lente ottica di cristallo Al2O3, doppio lato ha lucidato la superficie 8" di SSP Sapphire Carrier









Descrizione di prodotto
I wafer dello zaffiro fanno vendere vari i punti che li rendono attraenti ai compratori.

  1. Trasparenza ottica: Lo zaffiro è altamente trasparente nelle regioni visibili e vicine all'infrarosso dello spettro, rendenti utili per le applicazioni optoelettroniche quale il LED, i diodi laser e le celle fotovoltaiche.
  2. Resistenza chimica: Lo zaffiro è altamente resistente ad attacco chimico dagli acidi, dagli alcali e da altri prodotti chimici duri. Ciò lo rende ideale per uso in applicazioni d'elaborazione ed altre chimiche dove la corrosione è una preoccupazione.
  3. Alta forza meccanica: I wafer dello zaffiro hanno alta forza meccanica, permettendoli di resistere all'alti sforzo e pressione. Ciò li rende utili per uso nelle applicazioni ad alta pressione quale l'esplorazione del gas e del petrolio

In generale, i wafer dello zaffiro hanno una combinazione unica di proprietà che le rendono attraenti per una vasta gamma di applicazioni, compreso elettronica, l'ottica, lo spazio aereo, difesa e più.



Orientamento

  1. R-asse (10-12)
  2. C-asse (0001)
  3. Un-asse (11-20)
  4. M.-asse (11-10)


Caratteristica



  • Tutti gli orientamenti sono orientamento disponibile e su ordinazione è benvenuti
  • La dimensione del wafer da 2 a 6 pollici è disponibile per tutti i tipi
  • Wafer sottile giù a 250um per a 2 pollici, a 300um per a 4 pollici e a 300um per a 6 pollici



Specifiche di Sapphire Wafer, a 6 pollici, C-aereo (0001), grado principale

Materiale Elevata purezza, >99.99%, Al2O3di monocristallo
Dimensione 150,0 millimetro +/- 0,05 millimetri
Spessore 1300 um +/- 25 um (SSP), 600 um +/- 25 um (DSP)
Orientamento Aereo di C (0001) fuori dal grado degli aerei 0,2 +/- 0,05 di m. (1-100)
Orientamento piano primario Un-aereo +/- 1 grado
Variazione totale di spessore (TTV) <20um>
Arco <25um>
Filo di ordito <25um>
Coefficiente di espansione termica 6,66 x 10-6 / parallelo del °C all'asse di C, 5 x 10-6/°C
Resistenza dielettrica 4,8 x 105 V/cm
Costante dielettrica 11,5 (1 megahertz) lungo l'asse di C, 9,3 perpendicolare (1 megahertz) all'asse di C
Tangente di perdita dielettrica (a.k.a fattore di dissipazione) meno di 1 x 10- 4

Trasmissione:


88% +/- 1% @460 nanometro



Proprietà elettriche di zaffiro
Resistività, ohm x cm a °C 200-500: 1011 - 1016
Costante dielettrica: 10,0
Resistenza dielettrica, V/cm: 4 x 105
Tangente di perdita: 1 x 10-4


Applicazione

  1. Substrato di crescita per i composti di II-VI e di III-V
  2. Elettronica ed optoelettronica
  3. Applicazioni di IR
  4. Silicio su Sapphire Integrated Circuit (SOS)
  5. Circuito integrato di radiofrequenza (RFIC)



Esposizione del prodotto

Al2O3 singolo Crystal Sapphire Wafer A 6inch piano 150mm 0Al2O3 singolo Crystal Sapphire Wafer A 6inch piano 150mm 1



Imballaggio dei wafer dello zaffiro

 Al2O3 singolo Crystal Sapphire Wafer A 6inch piano 150mm 2Al2O3 singolo Crystal Sapphire Wafer A 6inch piano 150mm 3




FAQ:

Q: Che cosa è il vostro MOQ?
: (1) per l'inventario, il MOQ è 10pcs.
(2) per i prodotti su misura, il MOQ è 25pcs su.

Q: Che cosa è il modo di trasporto e di costo?
: (1) accettiamo DHL, Fedex, lo SME ecc.
(2) se avete vostro proprio conto preciso, è grande. Se non, potremmo aiutarvi a spedirli.
Il trasporto è conforme allo stabilimento reale.

Q: Che cosa è il termine di consegna?
Per l'inventario: la consegna è 5 giorni feriali dopo che ordinate.
Per i prodotti su misura: la consegna è 2 o 3 settimane dopo che ordinate.

Q: Avete prodotti standard?
: I nostri prodotti standard in stock.as come 4inch 0.65mm, wafer lucidato 0.5mm.
Q: Come pagare?
: 50%deposit, lasciato prima della consegna T/T,
Q: Posso personalizzare i prodotti basati sul mio bisogno?
: Sì, possiamo personalizzare il materiale, le specifiche ed il rivestimento ottico per il vostro ottico
componenti basate sui vostri bisogni.
