Lastra di silicio di IC
>
|
| Luogo di origine | Cina |
| Marca | ZMSH |
| Certificazione | ROHS |
| Numero di modello | Wafer a base di SiO2 |

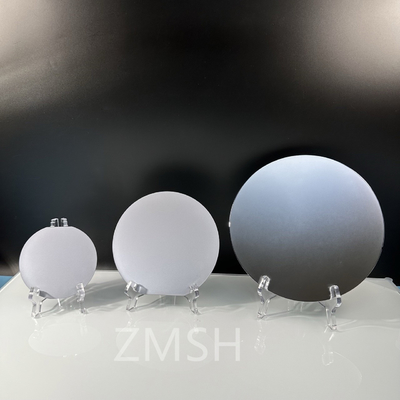

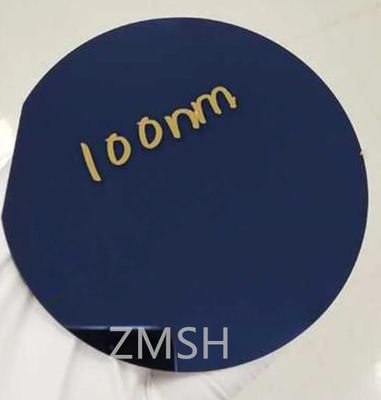

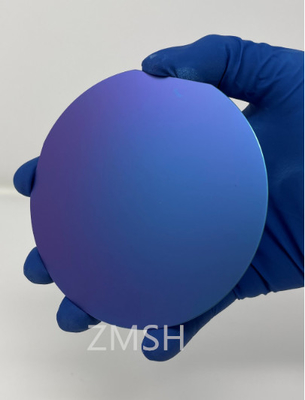

2 ̊ 3 ̊ FZ SiO2 Single Crystal IC Chips 100um 200um Strato di ossidazione secco umido 100nm 300nm
Descrizione del prodotto:
Il wafer di silicio viene formato attraverso un tubo di forno in presenza di un agente ossidante a temperatura elevata, un processo chiamato ossidazione termica.L'intervallo di temperatura è controllato da 900 a 1Il rapporto tra il gas ossidante H2:O2 è compreso tra 1.51 e 3:1In base alla dimensione del wafer di silicio non si ossida lo spessore avrà un flusso diverso non consuma.Il substrato wafer di silicio è 6 "o 8" di silicio monocristallino con uno spessore dello strato di ossido di 0.1 μm a 25 μm. Lo spessore dello strato di ossido della wafer di silicio generale è prevalentemente concentrato al di sotto di 3 μm,che possono essere stabili al momento Produzione quantitativa di wafer di silicio di alta qualità a strato di ossido spesso (3 μm o più) paesi e regioni o Stati Uniti.
Caratteristiche:
Il materiale di silicio è duro e fragile (Mohs 7.0); larghezza di intervallo di banda 1.12eV; l'assorbimento della luce è nella banda infrarossa, con alta emissività e indice di rifrazione (3.42);Il silicio ha un'ovvia conduttività termica e proprietà di espansione termica (coefficiente di espansione lineare 2.6*10^-6/K), il volume di fusione del silicio si restringe, l'espansione della solidificazione, ha un elevato coefficiente di tensione superficiale (tensione superficiale 720 dyn/cm); a temperatura ambiente, il silicio non è malleabile,e la temperatura è superiore a 800 gradiLa forza di trazione del silicio è maggiore della forza anti-riducibile.e è facile produrre piegatura e deformazione durante la lavorazione.
Parametri tecnici:
| Articolo 2 | Parametri |
| Densità | 20,3 g/cm3 |
| Punto di fusione | 1750°C |
| Punto di ebollizione | 2300°C |
| Indice di rifrazione | 1.4458±0.0001 |
| Mol. wt | 60.090 |
| Apparizione | grigio |
| Solubilità | Non solubile |
| Punto di sinterizzazione | 900°C~1500°C |
| Metodo di preparazione | ossidazione secca/umida |
| Warp. | 8um |
| Inchinati. | 8um |
| TTV | 8um |
| Orientazione | 110 |
| Ra | 0.4 nm |
| Applicazione | 5G |
Applicazioni:
Il silicio monocristallino può essere utilizzato per la produzione di prodotti monocristallini a livello di diodo, a livello di dispositivo raddrizzatore, a livello di circuito e a livello di celle solari e per la lavorazione in profondità,i suoi prodotti di follow-up dispositivi di separazione del circuito integrato e dei semiconduttori sono stati ampiamente utilizzati in vari campiOggi, con il rapido sviluppo della tecnologia fotovoltaica e della tecnologia degli inverter a micro-semiconduttori, la tecnologia dell'energia solare è diventata un'importante fonte di energia elettrica.Le celle solari prodotte da singoli cristalli di silicio possono convertire direttamente l'energia solare in energia luminosaI Giochi Olimpici di Pechino mostrano al mondo il concetto di "Olimpiadi Verdi".e l'uso di silicio monocristallino è una parte molto importante di esso.
Altri prodotti:
FAQ:
D: Qual è il marchio diSiO2 singolo cristallo?
A: Il marchio diSiO2 singolo cristalloè ZMSH.
D: Che cos'è la certificazione diSiO2 singolo cristallo?
A: La certificazione diSiO2 singolo cristalloè ROHS.
D: Qual è il luogo d'origine diSiO2 singolo cristallo?
A: Il luogo di origineSiO2 singolo cristalloè la Cina.
Q: Qual è il MOQ diSiO2 singolo cristallo alla volta?
A: Il MOQ diSiO2 singolo cristalloSono 25 pezzi alla volta.
