wafer del modello di GaN AlN del nitruro di gallio di 2inch 4Inch su zaffiro, substrati di si

2inch 4Inch Gallium Nitride GaN AlN Template Wafer On Sapphire,Si Substrates
2inch 4Inch Gallium Nitride GaN AlN Template Wafer On Sapphire,Si Substrates 2inch 4Inch Gallium Nitride GaN AlN Template Wafer On Sapphire,Si Substrates

Grande immagine :  wafer del modello di GaN AlN del nitruro di gallio di 2inch 4Inch su zaffiro, substrati di si

Dettagli:

Luogo di origine: La Cina
Marca: zmkj
Numero di modello: 4inch AlN

Termini di pagamento e spedizione:

Quantità di ordine minimo: 2pc
Prezzo: by case
Imballaggi particolari: singola cassa del wafer nella stanza di pulizia di 100 gradi
Tempi di consegna: 2-quattro settimane
Termini di pagamento: L / C, T / T
Descrizione di prodotto dettagliata
Materiale: AlN sul wafer Metodo: HVPE
Dimensione: 4inch Spessore: 430+15um o 650um
Industria: LD, principale, dispositivo del laser, rivelatore, Superficie: lato doppio o singolo lucidato
Evidenziare:

gan substrate

,

gan template

wafer del modello di AlN del nitruro di gallio 2inch, 4inch su zaffiro o sic substrati, wafer del nitruro di gallio di HVPE, modelli di AlN

  1. III-nitruro (GaN, AlN, locanda)

Copertura severa di larghezza di banda (luminescente ed assorbimento) l'ultravioletto, la luce visibile e l'infrarosso.

Prodotto  Film del nitruro di alluminio (AlN)
Descrizione di prodotto: AllN Epitxial ha proposto il metodo di modello di (HVPE) di epitassia di fase di vapore dell'idruro del saphhire. Il film del nitruro di alluminio è inoltre modo redditizio sostituire il substrato del monocristallo del nitruro di alluminio. Del ramo del cristallo benvenuto francamente la vostra indagine!
Parametri tecnici:
Dimensione ± 2mm di 50mm
Orientamento del substrato dello zaffiro ± 1.0deg di c-asse (0001)
Macro densità di difetto <5cm-2>
Area disponibile 90%
Trattamento di superficie prima Come sviluppato Epi-pronto
Contenitore Singolo chip



Specifiche:

10x10x0.5mm, 10x10x1mm, dia2 «x1mm;

Può essere personalizzato secondo l'orientamento e la dimensione speciali della domanda di cliente.

Imballaggio di norma: borsa pulita 1000 stanza pulita, 100 o singolo imballaggio della scatola

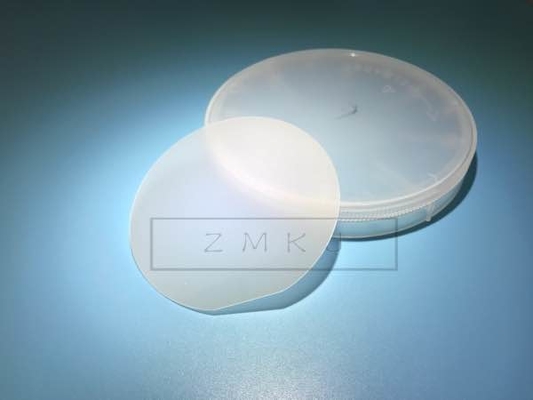

 wafer del modello di GaN AlN del nitruro di gallio di 2inch 4Inch su zaffiro, substrati di si 0

GaN può essere utilizzato in molte aree quali l'esposizione di LED, la rilevazione ad alta energia e la rappresentazione,
Esposizione della proiezione del laser, dispositivo di potere, ecc.

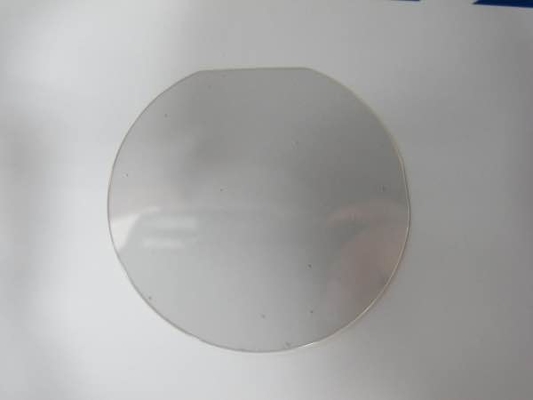

wafer del modello di GaN AlN del nitruro di gallio di 2inch 4Inch su zaffiro, substrati di si 1


Specifiche:

  4" modelli di AlN di dimensione 2-4inch approvazione anche
Oggetto AlN-T
Dimensioni Ф 100±0.3mm
Substrato Zaffiro, sic, GaN
Spessore 1000nm+/- 10% (spessore di AlN)
Orientamento ± 1° di C-asse (0001)
Tipo di conduzione Semi-isolamento
Densità di dislocazione XRD FWHM di (0002) < 200="" arcsec="">
XRD FWHM di (10-12) < 1000="" arcsec="">
Area utilizzabile > 80%
Polacco Norma: SSP
Opzione: DSP
Pacchetto Imballato nell'ambiente della stanza pulita della classe A 100, in cassette di 25pcs o di singoli contenitori del wafer, nell'ambito di un'atmosfera dell'azoto. o singole cassette.

Altro gradua 5x5mm secondo la misura aslike, 10x10mm, 2inch, 3inch anche può essere personalizzato.
