6H a 2 pollici - basso consumo energetico del wafer del carburo di silicio dei semi per il rivelatore

2 Inch 6H - Semi Silicon Carbide Wafer Low Power Consumption For Detector
2 Inch 6H - Semi Silicon Carbide Wafer Low Power Consumption For Detector 2 Inch 6H - Semi Silicon Carbide Wafer Low Power Consumption For Detector

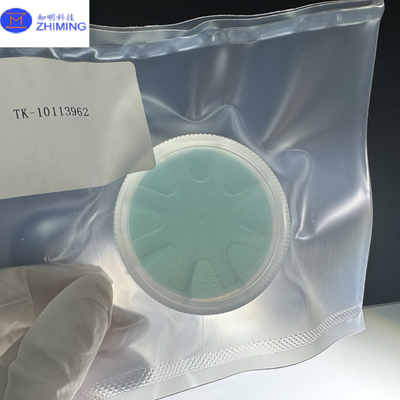

Grande immagine :  6H a 2 pollici - basso consumo energetico del wafer del carburo di silicio dei semi per il rivelatore

Dettagli:

Luogo di origine: La Cina
Marca: zmsh
Numero di modello: 2inch-6h

Termini di pagamento e spedizione:

Quantità di ordine minimo: 2PCS
Prezzo: 200usd/pcs by FOB
Imballaggi particolari: in cassette di singoli contenitori del wafer
Tempi di consegna: All'interno di 15days
Capacità di alimentazione: bimettalico
Descrizione di prodotto dettagliata
Materiale: monocristallo sic industria: wafer a semiconduttore,
Applicazioni: dispositivo, wafer epi-pronto, 5G, elettronica di potenza, rivelatore, colore: verde, blu, bianco
Su misura: APPROVAZIONE Tipo: 6H-N
Evidenziare:

sic wafer

,

sic substrate

wafer di 2inch 6H-Semi sic, substrati sic sic su misura, wafer di 2inch 6H-N, lingotti sic di cristallo, wafer del carburo di silicio



Circa di silicio del carburo il cristallo sic
  1.    Advantagement
  2. • Disadattamento basso della grata
  3. • Alta conducibilità termica
  4. • Basso consumo energetico
  5. • Caratteristiche transitorie eccellenti
  6. • Alto intervallo di banda



Campi di applicazione

  • 1 diodo Schottky degli apparecchi elettronici di alto potere e di alta frequenza, JFET, BJT, PiN,
  •     diodi, IGBT, MOSFET
  • 2 dispositivi optoelettronici: pricipalmente utilizzato in GaN/nel materiale sic blu del substrato del LED (GaN/sic) LED

PROPRIETÀ MATERIALI DEL CARBURO DI SILICIO



Proprietà 4H-SiC, monocristallo 6H-SiC, monocristallo
Parametri della grata a=3.076 Å c=10.053 Å a=3.073 Å c=15.117 Å
Impilamento della sequenza ABCB ABCACB
Durezza di Mohs ≈9.2 ≈9.2
Densità 3,21 g/cm3 3,21 g/cm3
Therm. Coefficiente di espansione 4-5×10-6/K 4-5×10-6/K
Indice @750nm di rifrazione

nessun = 2,61

Ne = 2,66

nessun = 2,60

Ne = 2,65

Costante dielettrica c~9.66 c~9.66
ohm.cm (N tipo e 0,02) di conducibilità termica

a~4.2 W/cm·K@298K

c~3.7 W/cm·K@298K


Conducibilità termica (Semi-isolare)

a~4.9 W/cm·K@298K

c~3.9 W/cm·K@298K

a~4.6 W/cm·K@298K

c~3.2 W/cm·K@298K

Intervallo di banda eV 3,23 eV 3,02
Campo elettrico di ripartizione 3-5×106V/cm 3-5×106V/cm
Velocità di deriva di saturazione 2.0×105m/s 2.0×105m/s



Spec. standard.



specificazione del substrato del carburo di silicio del diametro 2inch (sic)
Grado Grado zero di MPD Grado di produzione Grado di ricerca Grado fittizio

Diametro 50,8 mm±0.2mm

Spessore 330 μm±25μm o 430±25um

Orientamento del wafer Fuori dall'asse: 4.0° verso <1120> ±0.5° per 4H-N/4H-SI sull'asse: <0001>±0.5° per 6H-N/6H-SI/4H-N/4H-SI

Densità di Micropipe cm2 ≤0 cm2 ≤5 cm2 ≤15 cm2 ≤100

Resistività 4H-N 0.015~0.028 Ω•cm

6H-N 0.02~0.1 Ω•cm

4/6H-SI ≥1E5 Ω·cm

Piano primario {10-10} ±5.0°

Lunghezza piana primaria 18,5 mm±2.0 millimetro

Lunghezza piana secondaria 10.0mm±2.0 millimetro

Orientamento piano secondario Silicio rivolto verso l'alto: 90° CW. da ±5.0° piano principale

Esclusione del bordo 1 millimetro

TTV/Bow /Warp ≤10μm/≤10μm/≤15μm

Rugosità Ra≤1 polacco nanometro

CMP Ra≤0.5 nanometro

Crepe da luce ad alta intensità Nessuno 1 conceduto, ≤2 millimetro ≤ cumulativo 10mm, singolo length≤2mm di lunghezza


Piatti della sfortuna da luce ad alta intensità Area cumulativa ≤1% Area cumulativa ≤1% Area cumulativa ≤3%

Aree di Polytype da luce ad alta intensità Nessuno Area cumulativa ≤2% Area cumulativa ≤5%


Graffi da luce ad alta intensità 3 graffi alla lunghezza cumulativa del diametro 1×wafer 5 graffi alla lunghezza cumulativa del diametro 1×wafer 5 graffi alla lunghezza cumulativa del diametro 1×wafer


chip del bordo Nessuno 3 conceduti, ≤0.5 millimetro ciascuno 5 conceduti, ≤1 millimetro ciascuno






6H a 2 pollici - basso consumo energetico del wafer del carburo di silicio dei semi per il rivelatore 06H a 2 pollici - basso consumo energetico del wafer del carburo di silicio dei semi per il rivelatore 1

La latta di ZMKJ fornisce il wafer del monocristallo di alta qualità sic (carburo di silicio) all'industria elettronica ed optoelettronica. Sic il wafer è un materiale a semiconduttore della prossima generazione, con le proprietà elettriche uniche e le proprietà termiche eccellenti, confrontate alla lastra di silicio ed al wafer di GaAs, sic wafer è più adatte ad applicazione del dispositivo di alto potere e di temperatura elevata. Sic il wafer può essere fornito di diametro a 2-6 pollici, sia 4H che 6H sic, N tipo, azoto verniciato e tipo d'isolamento disponibile. Contattici prego per più informazioni di prodotto.
