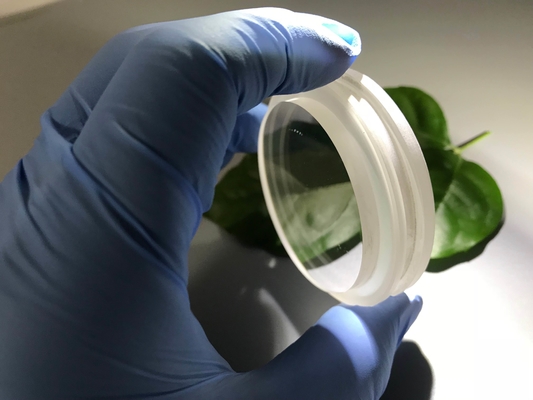

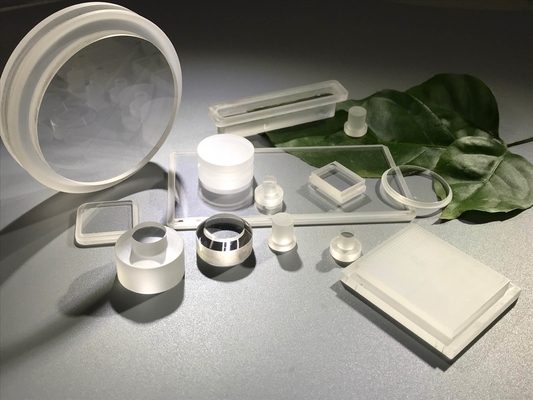

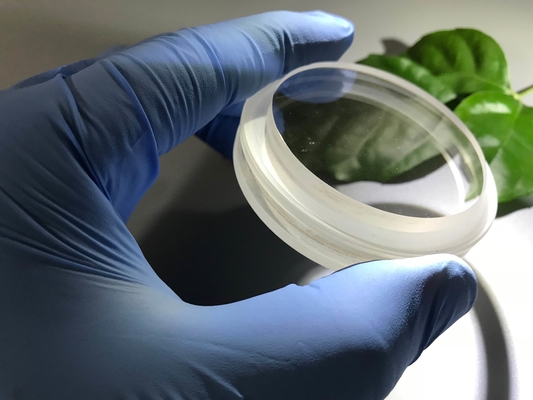

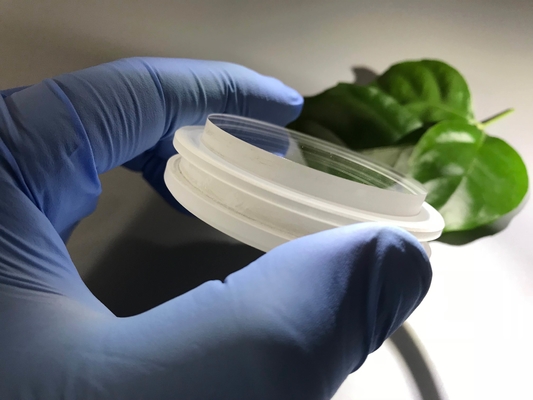

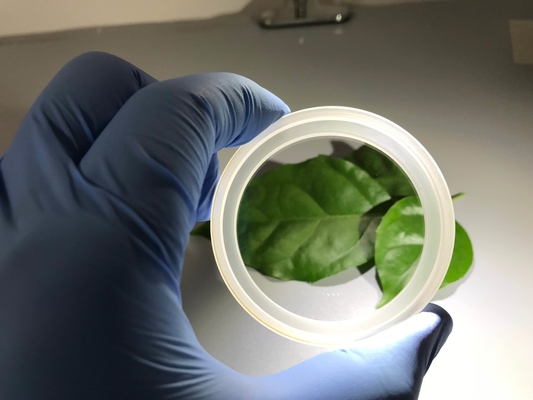

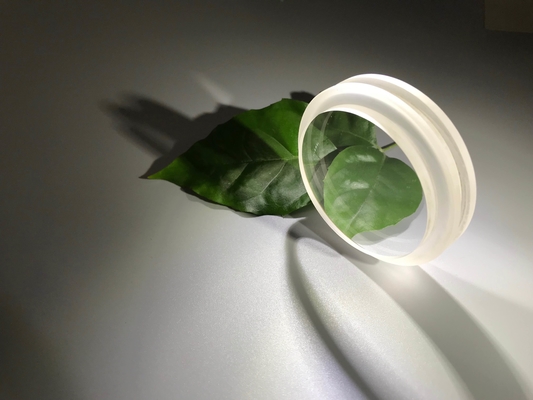

Vetro trasparente di Sapphire Optical Windows Polished Flanges di vuoto

Il vetro dello zaffiro è un'applicazione di zaffiro sintetico prodotta generalmente sottoponendo la polvere dell'ossido di alluminio sotto il calore e la pressione estremi. Avanzi il trattamento termico rimuove gli sforzi interni prima di trasformare nei fogli sottili. L'uscita di risultato è un materiale trasparente che è più durevole del vetro standard. Prenda nota che uno zaffiro sintetico ha le stesse proprietà fisiche dello zaffiro naturale.

VANTAGGI DEL VETRO DELLO ZAFFIRO

Le flange della vista di vuoto dello zaffiro dei prodotti del Accu-vetro sono stimate per sia le alte che applicazioni ultraelevate di vuoto (UHV).

L'uso dello zaffiro di elevata purezza e le leghe basse di espansione permettono che queste viste siano cotte ripetutamente fuori alle temperature fino a zaffiro 350°C. in queste viste è un materiale anisotropo sintetico e esagonale di monocristallo che visualizza le qualità fisiche, termiche, dielettriche ed ottiche sostanzialmente differenti una volta misurato lungo le asce differenti. L'orientamento di cristallo delle viste dei prodotti del Accu-vetro è normale all'asse ottico o all'orientamento di 90°.

Lo zaffiro UV del grado ha una gamma di trasmissione di 0.250µm - 4.50µm mentre lo zaffiro regolare ha una gamma di trasmissione di 0.30µm - 4.00µm. La finitura superficia difficile può contribuire fino a 10% alle perdite di trasmissione globali. Tutte le viste sono fornite con i fronti piani che sono stati finiti ad una graffio-VANGATA 50-20. I gradienti termici non dovrebbero superare 20°C al minuto.

COME FA L'IT IL LAVORO?

Le finestre di vetro dello zaffiro permettono che la finestra sia montata vicino alla camera come ragionevolmente possibile e permetta il più chiaro accesso dalla superficie della finestra dal lato dell'aria. Queste finestre argento-sono brasate alle maniche di Kovar®. Sono montate negli adattatori della metropolitana-saldatura di acciaio inossidabile e nel tipo flange dei CF per uso sotto 1x10-11, o il tipo Kwik-Flange® di iso. I gruppi saldato facoltativi della flangia sono disponibili come ordine speciale.

Le superfici di Sapphire Window che sono estremamente dure e l'offerta resistente del graffio un il minimo di distorsione e forniscono la trasmissione della luce massima adatta per la maggior parte delle applicazioni. Le viste UV del grado hanno un normale di orientamento di cristallo di 90° all'asse ottico.

Caratteristiche:

• Offre la maggior area senza distorsione di vista
• il ¾» e 1" sono grado UV.
• Contenuto magnetico soltanto 1% - 3% di Kovar®
• >Trasmissione di 80% da 250nm (grado UV) a 4000nm
• Supporto della saldatura e dei CF bakeable a 450°C, pendenza 25°C/Min
• Kwik-Flange® bakeable a 200°C

Possiamo offrire «Sapphire Viewports» disponibile in serie delle dimensioni standard da a 2 pollici diretto a 3/4 pollici con varie opzioni della flangia. Le dimensioni sono nei pollici salvo indicazione contraria.

CAUTELA: Sebbene lo zaffiro abbia una conducibilità termica ragionevole, per la sicurezza, raccomandiamo vivamente che nessuna vista sia esposta ad una rampa della temperatura di maggior di 2-3°C al minuto e che nessuna vista è esposta per dirigere la radiazione termica. Per limitare i gradienti termici quando riscalda le viste, raccomandiamo l'area d'esame e la flangia è coperta di molti strati del di alluminio per fungere da schermo riflettente.
