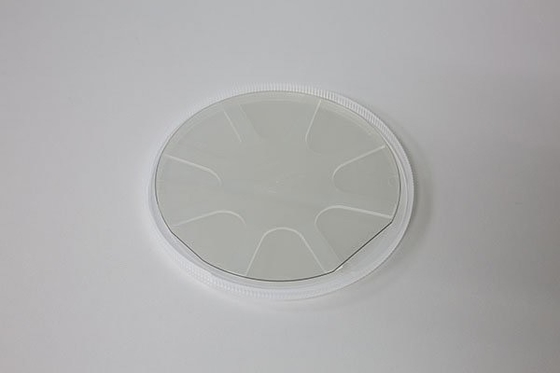

wafer di GaN del nitruro di gallio di metodo di 2inch HVPE, substrati per il applicaion del LED, chip di GaN di dimensione di 10x10mm, wafer di GaN di isolato di HVPE GaN
Circa la caratteristica di GaN presenti
La domanda crescente delle capacità di trattamento ad alta velocità, ad alta temperatura ed alte fa l'industria a semiconduttore del madethe ripensare la scelta dei materiali utilizzati come semiconduttori. Per esempio,
mentre i vari dispositivi di calcolo più veloci e più piccoli sorgono, l'uso di silicio sta rendendolo difficile sostenere la legge di Moore. Ma anche in wafer a semiconduttore di GaN in modo da, di elettronica di potenza si sviluppa fuori per il bisogno.
dovuto la sue tensione unica di ripartizione di caratteristiche (alto corrente massimo, massimo ed alta frequenza di commutazione), il nitruro di gallio GaN è il materiale unico della scelta per risolvere i problemi energetici del futuro. GaN ha basato i sistemi ha più alta efficienza energetica, le perdite di potere così di riduzione, commutano ad più alta frequenza, così riducendo la dimensione ed il peso.
La tecnologia di GaN è utilizzata nelle numerose applicazioni ad alta potenza quali l'industriale, le alimentazioni elettriche del server e del consumatore, azionamento di CA e solare ed invertitori di UPS ed automobili ibride ed elettriche. Ancora,
GaN è adatto idealmente per le applicazioni di rf quali le stazioni base, i radar e tv via cavo cellulari
infrastruttura nella rete, settori della difesa e di spazio aereo, grazie alla sua alta forza di ripartizione, figura a basso rumore ed alte linearità.
Applicazioni
Specifiche per il grado dei substrati LED di GaN
|
2" substrati di GaN | |
Oggetto | GaN-FS-n | |
Dimensioni | ± 1mm di Ф 50.8mm | |
Densità di difetto di Marco | ||
Livello di C | > 2 cm-2 | |
Spessore | 330 µm del ± 25 | |
Orientamento | ± 0.5° di C-asse (0001) | |
Orientamento piano | ± 0.5°, (di 1-100) ± 16,0 1.0mm | |
Orientamento secondario piano | ± 3°, 8,0 ± 1.0mm (di 11-20) | |
TTV (variazione totale di spessore) | µm ≤15 | |
ARCO | µm ≤20 | |
Tipo di conduzione | N tipo | |
Resistività (300K) | < 0=""> | |
Densità di dislocazione | Di meno che 5x106 cm-2 | |
Area utilizzabile | > 90% | |
Polacco | Superficie anteriore: Ra < 0=""> | |
Superficie posteriore: Terra fine | ||
Pacchetto | Imballato nell'ambiente della stanza pulita della classe A 100, in singoli contenitori del wafer, nell'ambito di un'atmosfera dell'azoto. |
Il macro quanlity di difetto è <30pcs per il terreno comunale dei wafer del grado del LED (15-30pcs)
I nostri servizi
1. Fabbricazione diretta e vendita della fabbrica.
2. Citazioni veloci e accurate.
3. Risposta voi entro 24 ore lavorative.
4. ODM: La progettazione su misura è disponibile.
5. Velocità e consegna preziosa.
FAQ
Q: C'è azione o del prodotto standard?
A: Sì, dimensione comune come dimensione standard di like2inch 0.3mm sempre in azione.
Q: Come circa la politica dei campioni?
A: spiacente, ma suggerisca che possiate comprare circa parte posteriore di dimensione di 10x10mm per la prova in primo luogo.
Q: Se ora ordino, quanto tempo sarebbe prima che ottenessi la consegna?
A: la dimensione standard in azione in 1weeks può essere espressa dopo il pagamento.
ed il nostro termine di pagamento è il deposito di 50% ed ha andato prima della consegna.
